产品名称：[ZRYPL-15A泵-缸驱动闭式液压系统]
上海中人专业提供ZRYPL-15A泵-缸驱动闭式液压系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRYPL-15A泵-缸驱动闭式液压系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRYPL-15A泵-缸驱动闭式液压系统，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRYPL-15A泵-缸驱动闭式液压系统
ZRYPL-15A泵-缸驱动闭式液压系统

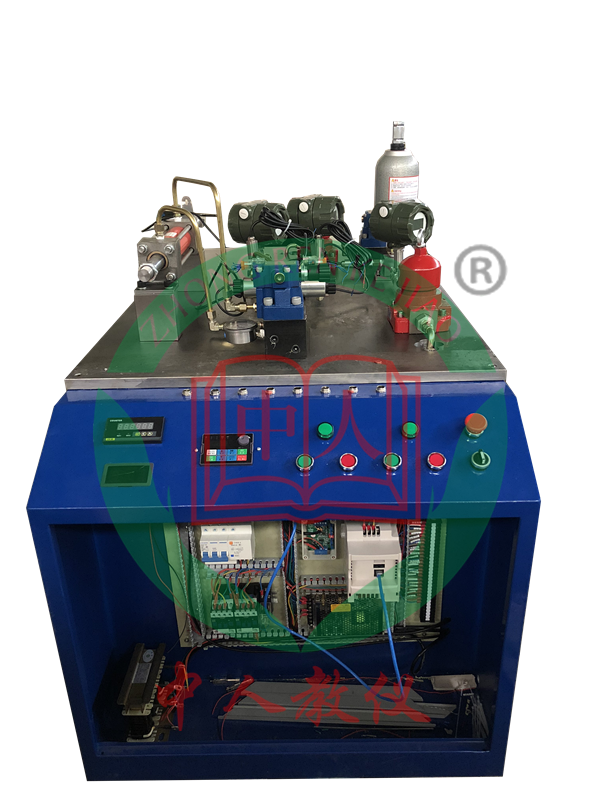

参考图片
一 、实验台简介：
泵-缸驱动闭式液压系统采用闭式泵对油缸进行控制，它包含主回路和补油回路，主回路和补油回路之间通过管路连接，具有低能耗、小噪声、减小废油处理对环境的污染。用无节流损失的泵控技术，通过改变泵转速或排量，使泵输出流量和压力与负载要求完全匹配。
二、特点：
1、泵-缸驱动闭式液压系统包含主回路和补油回路，主回路和补油回路之间通过管路连接。
2、主回路包含为变量闭式柱塞泵，控制阀，双作用对称双出杆液压缸，压力传感器，位移传感器，力传感器，流量传感器等，变量闭式柱塞泵与液压缸通过硬式管路连接形成循环回路，油缸与安全阀之间设置控制阀
3、补油回路包含有油箱，补油泵，过滤器，蓄能器，安全阀，压力传感器，流量传感器等。
4、实验台为上下两层整体式，油箱下置，操作平台上置，由铸铁T型平板构成。
三、技术参数：
1）输入电源电压：三线五线AC380V±10% 50Hz；
2）�？楹驮绷鞯缪梗篋C24V，4.5A，带自动短路保护功能；
3）控制电压：安全控制电压——DC24V；
4）使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
5）产品尺寸：长×宽×高=待定
6）总功率：<=5kW；
7）额定压力：<=7MPa；
8）净重：约为295kg；
9）液压泵组部件：（双泵组）
系统额定工作压力：7MPa
（1）电机—泵装置（2台）
A、变量闭式柱塞泵：公称排量10ml/r，额定压力：10MPa
变量闭式柱塞泵驱动电机：三相交流电,变频，带转速传感器，功率2.2kW，转速1450r/min；
B、变量叶片泵：低压变量叶片泵，公称排量6.67ml/r，压力调节范围 4～7MPa；
变量叶片泵电机：三相交流电，功率1.5kW，转速 1450r/min；
（2）油箱：公称容积100L；附有液位、油温指示计，吸油、回油滤油器，安全阀等；
（3）高品质液压油：中石油32#抗磨液压油
（4）风冷却器：压力0-1.6MPa；流量：40L/min；
四、闭式液压原理图
