一、概述
为了尽快的适应各个领域的发展，培养出大量的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功ZRTYY型透明液压传动演示系统。它填补了国家技术、中专、大专院校的液压传动通用教学设备的空白。
该产品曾多次参加国家教委举办的全国性教学仪器展示订货会，在会上获得了国家教委领导同志的好评与广大老师的喜爱，现已有全国各省市的200多所学校选择与使用了我公司的产品，卓越的产品性能，诚实的经营作风，获得了广大学校领导、教授、老师的信赖，并为我们的产品改进与发展提供了大量宝贵意见与建议。透明液压传动演示系统与透明液压传动实验室成套设备推出之际，特向他们致以崇高的敬意。
各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。该实验台采用了采用1.2mm冷扎钢板制作，并进行喷丸处理,外形结构美观大方，坚固耐用，操作方便。本演示系统通过对以上
四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
本产品价格仅为进口同类产品的一半，而其功能由于参考了国内液压元件特点，因此，更加适合于国内的教学要求。本系统采用透明液压元件，组合插式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。
二、主要技术指标
(1) 电源：220V 50Hz (市电)
(2) 演示台外形尺寸：1500mm（长）×700mm（宽）×1800mm（高）。
(3) 油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000RMP
(4) 演示实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)
(5) 液压泵工作时离液压台1.5m远处噪声≤58dB。
三、十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用电器行程开关的顺序动作回路
18.用行程阀的顺序动作回路

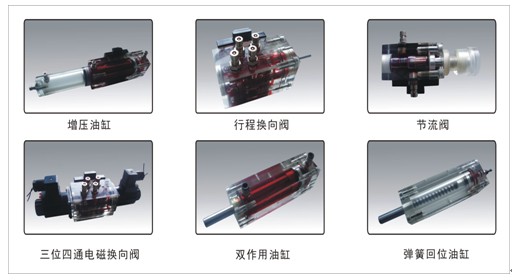

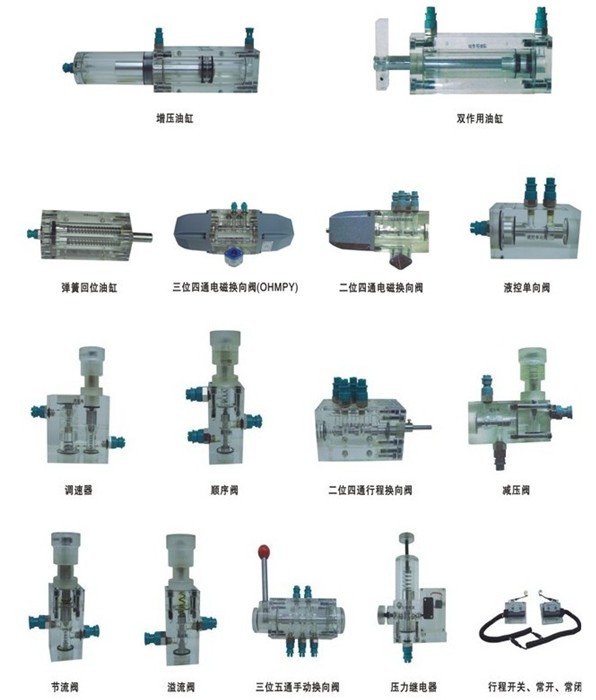

部分透明阀样品
透明液压传动演示系统配置清单
|
序 号 |
名 称 |
单 位 |
数 量 |
备 注 |
|
01 |
ZRTYY-18AY型实验演示台 |
台 |
1 |
|
|
02 |
ZRTYY |
件 |
1 |
安装演示台上 |
|
03 |
拖动电机及调节器速电路 |
套 |
1 |
安装演示台上 |
|
04 |
齿轮油泵 |
只 |
1 |
安装在泵站上 |
|
05 |
油箱 |
只 |
1 |
安装在泵站上 |
|
06 |
行程开关组件（�？� |
只 |
2 |
组合透明元件 |
|
07 |
行程开关组件（常闭） |
只 |
2 |
组合透明元件 |
|
08 |
双作用油缸（带撞块） |
只 |
2 |
组合透明元件 |
|
09 |
弹簧回位油缸 |
只 |
1 |
组合透明元件 |
|
10 |
增压油缸 |
只 |
1 |
组合透明元件 |
|
11 |
单向阀 |
只 |
2 |
组合透明元件 |
|
12 |
液控单向阀 |
只 |
2 |
组合透明元件 |
|
13 |
溢流阀 |
只 |
2 |
组合透明元件 |
|
14 |
先导式溢流阀 |
只 |
1 |
组合透明元件 |
|
15 |
节流阀 |
只 |
1 |
组合透明元件 |
|
16 |
调速阀 |
只 |
2 |
组合透明元件 |
|
17 |
顺序阀 |
只 |
2 |
组合透明元件 |
|
18 |
减压阀 |
只 |
1 |
组合透明元件 |
|
19 |
二位二通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
20 |
二位四通电磁换向阀 |
只 |
2 |
组合透明元件 |
|
21 |
“O”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
22 |
“H”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
23 |
“M”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
24 |
二位四通行程换向阀 |
只 |
1 |
组合透明元件 |
|
25 |
三位五通手动换向阀 |
只 |
1 |
组合透明元件 |
|
26 |
压力继电器 |
只 |
1 |
组合透明元件 |
|
27 |
压力表 |
只 |
3 |
组合透明元件 |
|
28 |
五通 |
只 |
3 |
组合透明元件 |
|
29 |
四通 |
只 |
7 |
组合透明元件 |
|
30 |
直流电源单元 |
只 |
1 |
电 器 配 件 |
|
31 |
单元电器连接电缆 |
只 |
3 |
电 器 配 件 |
|
32 |
220V电源插头线 |
条 |
1 |
电 器 配 件 |
|
33 |
电磁阀通用连结线 |
条 |
4 |
电 器 配 件 |
|
34 |
压力继电器插头线 |
条 |
1 |
电 器 配 件 |
|
35 |
活动扳手125*19 |
只 |
1 |
工具 |
|
36 |
内六角M6 |
只 |
1 |
工具 |
|
37 |
十字螺丝刀一字 |
只 |
1 |
工具 |
|
38 |
十字螺丝刀十字 |
只 |
1 |
工具 |
|
39 |
尖嘴钳 |
只 |
1 |
工具 |
|
40 |
孔用挡圈钳（内） |
只 |
1 |
工具 |
|
41 |
孔用挡圈钳（外） |
只 |
1 |
工具 |
|
42 |
剪刀 |
把 |
1 |
工具 |
|
43 |
说明书 |
份 |
1 |
附 件 |
|
44 |
备用油管接头 |
枚 |
5 |
附 件 |
|
45 |
502胶水一瓶 |
瓶 |
1 |
附 件 |
|
46 |
各种“O”型挡圈 |
枚 |
若干 |
附 件 |
|
47 |
各种油封 |
枚 |
若干 |
附 件 |
|
48 |
各种内六角螺丝 |
枚 |
若干 |
附 件 |
|
49 |
毛巾 |
条 |
5 |
附 件 |
|
50 |
透明液压皮管 |
米 |
|
附 件 |
|
51 |
专用液压油 |
壶 |
1 |
附 件 |
|
52 |
油盘 |
只 |
1 |
附 件 |
|
53 |
透明液压演示系统装箱清单 |
份 |
1 |
资 料 |
