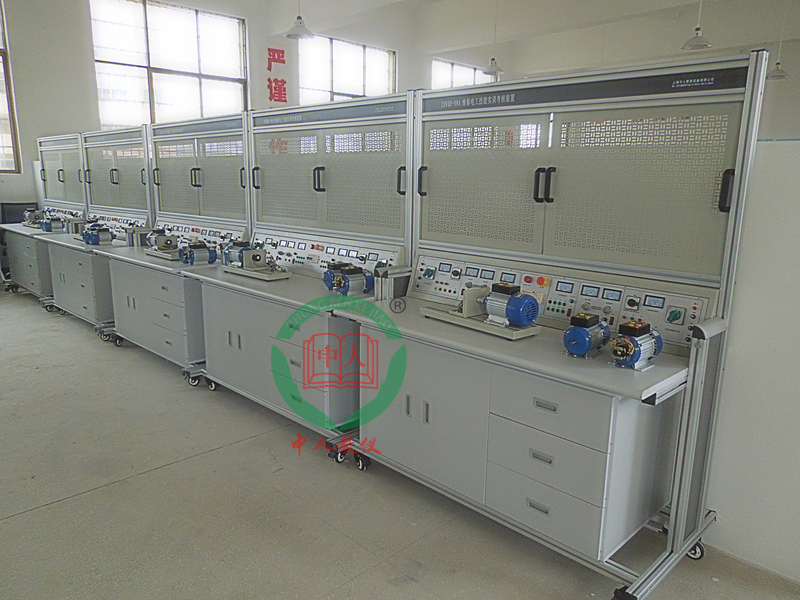

上海中人专业提供ZRWKB-08A 网孔型初级维修电工实训考核装置（双组型）,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRWKB-08A 网孔型初级维修电工实训考核装置（双组型），并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRWKB-08A 网孔型初级维修电工实训考核装置（双组型），是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRWKB-08A 网孔型初级维修电工实训考核装置（双组型）
一、概述

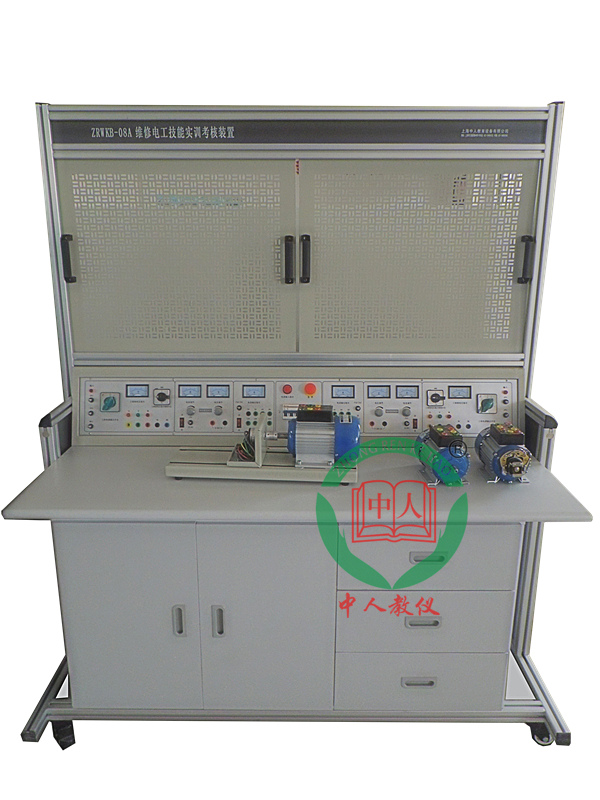

ZRWKB-08A网孔型初级维修电工实训考核装置（双组型）该装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电�；て骱偷缌餍吐┑绫；て鳎苋繁２僮髡甙踩�，电源输出均有监视及短路�；さ裙δ�，使用安全可靠。
三、技术性能1、输入电源：三相四线制～380V±10% 50Hz
2、温度：-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：1600mm×750mm×1690mm
四、ZRWKB-08A网孔型初级维修电工实训考核装置（双组型）实训台配置
1、公共部分：设有电压型漏电和电流型漏电�；ぃ獠康缭词淙胗兄甘镜浦甘�，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源，电压0-30V，最大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
五、ZRWKB-08A网孔型初级维修电工实训考核装置（双组型）参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单（每组配备清单）
注：本装置每台需配两套元器件，用户也可自行购买。（标配一套）
|
序号 |
名 称 |
型号与规格 |
数 量 |
|
1 |
单相电度表 |
DD862-2 |
1 |
|
2 |
空气开关 |
3p |
1 |
|
3 |
86开关 |
4A/250V |
1 |
|
4 |
平灯头 |
6A/250V |
2 |
|
5 |
86型插座 |
86型 |
1 |
|
6 |
电流互感器 |
150/5，BH-0.66,30φ |
1 |
|
7 |
墙壁开关座 |
86型 |
2 |
|
8 |
声控开关 |
86型，118-B30 |
1 |
|
9 |
低压断路器 |
DZ108-20/10 |
1 |
|
10 |
螺旋式保险盒 |
RL1-15/3A |
3 |
|
11 |
直插式保险盒 |
RT14-20/2A |
2 |
|
12 |
交流接触器 |
CJX2-0910 |
3 |
|
13 |
辅助触头 |
F4-22 |
3 |
|
14 |
热继电器 |
R36B-20/3 |
1 |
|
15 |
通电延时时间继电器 |
ST3PA-B/380V（0-60S） |
1 |
|
16 |
时间继电器座 |
PF-083A |
1 |
|
17 |
正反转开关盒 |
LA4-3H |
2 |
|
18 |
行程开关 |
LX9-222 |
2 |
|
19 |
行程开关 |
LX9-001 |
2 |
|
20 |
倒顺开关 |
K03-15 |
1 |
|
21 |
日光灯管 |
T4三基色 |
1 |
|
22 |
镇流器（电子式） |
10W |
1 |
|
23 |
日光灯座 |
T4 |
2 |
|
24 |
大功率电阻 |
75Ω/75W |
3 |
|
25 |
二极管 |
1N5408 |
1 |
|
26 |
接线端子排 |
JF5-2.5/5 |
5 |
|
27 |
G形导轨 |
通用导轨 |
1 |
|
28 |
走线槽 |
25*25 |
2米 |
|
29 |
螺丝 |
4*15,4*20 |
90 |
|
30 |
螺丝刀 |
5*150 |
2 |
|
31 |
尖嘴钳 |
6寸 |
1 |
|
32 |
剥线钳 |
5寸 |
1 |
|
33 |
三相鼠笼异步电动机 |
380V，Y/△，180W |
1 |
