上海中人专业提供ZRWDG-02F网孔型电工技能实训考核平台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRWDG-02F网孔型电工技能实训考核平台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRWDG-02F网孔型电工技能实训考核平台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRWDG-02F网孔型电工技能实训考核平台

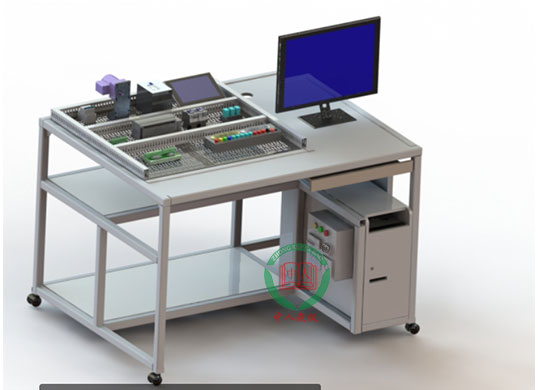

参考图片
一、概述
设备由钢板制作的考核平台、网孔板设备和电源装置等组成。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程�？�，不同项目的实训。使用完毕的元件、器件和部件，从设备上拆下，集中保管，损坏和丢失少。设备配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。
二、设备技术指标
1.外型：整体尺寸1200mm×850mm×1000mm（±10mm）；
2.设备的材料：钣金、木柜结构；
3.电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线 ；
2)固定交流输出：三相五线 380V 接插式1组、220V接插式1组、220V插座式1组，380V插座式1组
4.�；ぃ喝鄱掀髯鞫搪繁；ぃ下菲骶哂泄乇；�，漏电开关具有漏电�；すδ�，漏电保护动作电流≤30mA，带电源指示。
三、设备结构功能
设备由实训屏（内置电源）、实训桌、储物柜三大部分组成。钢制表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；电源箱的布局依次为电源保护装置、电源指示装置、电源输出；网孔板一块；实验桌底部装有至少4个导向轮，方便设备移动；储物柜采用标准结构和抽屉式，用于存放工具以及实训资料。
四、设备可完成的典型实训项目举例
1.白炽灯开关单控
2.日光灯双控
3.电能表连接
4.电动机点动与连续转动电路连接实训；
5.按钮联锁的电动机正、反转电路连接实训；
6.接触器联锁的电动机正、反转电路连接实训；
7.接触器和按钮双重联锁的电动机正、反转电路连接实训；
8.按钮切换的Y－△启动控制电路的连接实训；
五、设备的配置
|
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
实训桌及电源控制台 |
台 |
1 |
外形尺寸：1200mm×850mm×1000mm（±10mm）； 材 料：钢结构；符合国家相关环保要求； 输入电压：AC 380 V±10% 50 Hz 三相五线； 容 量：＜1.5 kVA； |
|
2 |
电气元件 |
套 |
1 |
配套 |
|
3 |
实训电机 |
台 |
1 |
三相异步电动机 （380V，单速） PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、连接组别：△/Y |
|
4 |
实训用线 |
套 |
1 |
|
|
5 |
网孔板 |
块 |
1 |
用于学生实训安装电气元件、实训内容的自主创新、实训内容扩展升级； |
|
6 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
7 |
学生凳 |
张 |
1 |
钢木方凳 |
