一、产品简介

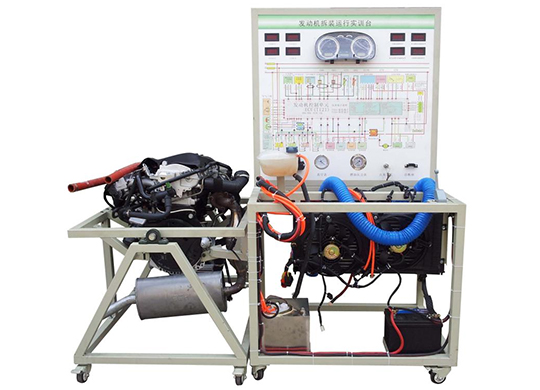

该设备采用 翻新4JB1 柴油发动机总成(易于拆装)的拆装翻转台架和运行检测控制台两部分组成。拆装翻转台架提供学员进行发动机拆卸和装配实训。装配好发动机后与运行检测控制台对接，可起动运行发动机，检测发动机的装配效果。
二．功能特点
1.实训台面板上绘有彩色喷绘电路图，学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理；
2.实训台由拆装翻转台架和运行检测控制台两部分组成。
拆装翻转台架由柴油发动机总成和可做360度翻转的发动机拆装架组成，运行检测控制台由控制面板、冷却系统、供油系统、蓄电池等组成；
3.带有减速机的拆装翻转台架可做轴向任意角度的翻转和静止，可方便地进行拆卸和装配实训，底部放置接油盘，便于小零件、水及油的收集，做到三不落地；
运行检测控制台架安装有起动运行发动机所有的部件要素，如电控单元、水箱、油箱和油泵、仪表、点火开关等，与拆装翻转台架进行油路、电路、水路、气路的对接，可运行发动机(加速/减速/怠速工况正常）、检测发动机装配的效果；
4.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；
5.面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图，实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等；
实训台面板上安装有农机仪表、可实时显示发动机转速、喷油压力、进气岐管压力等参数变化；
6.实训台配备有电源总开关、飞轮防护罩等安装�；ぷ爸�。
7.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术规格
工作电源：直流12V
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
移动台架(带自锁脚轮装置,面板柜与底座)：1000*700*1750mm(长*宽*高）
拆装翻转架(带自锁脚轮装置)：约1300×600×800mm(长×宽×高)
四．基本配置（每套）
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
|
（一)运行检测控制台1套 |
|||||
|
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 （950*900*4mm铝塑板） |
套 |
1 |
|
|
3 |
组合仪表 |
原车 |
套 |
1 |
|
|
4 |
诊断座 |
原车 |
个 |
1 |
|
|
5 |
点火开关 |
原车 |
个 |
1 |
|
|
6 |
燃油箱 |
10L |
个 |
1 |
|
|
8 |
水箱及附件 |
原车 |
套 |
1 |
|
|
9 |
冷却风扇 |
|
个 |
1 |
|
|
11 |
蓄电池 |
12V 65Ah |
台 |
1 |
|
|
11 |
继电器 |
含：起动继电器、油泵继电器、冷却风扇继电器等 |
套 |
1 |
|
|
12 |
对接线束 |
|
套 |
1 |
|
|
13 |
保险丝盒 |
继电器盒（带保险丝座）整体型 |
个 |
1 |
|
|
14 |
电源总开关 |
50A |
个 |
1 |
|
|
15 |
移动台架(带自锁脚轮装置,面板柜与底座) |
1000*700*1750mm (长*宽*高） |
台 |
1 |
|
|
16 |
故障模拟与排除装置 |
|
套 |
1 |
|
|
(二)拆装翻转台架1套 |
|||||
|
1 |
发动机总成 |
原车 |
套 |
1 |
|
|
2 |
进、排气管 |
原车 |
套 |
1 |
|
|
4 |
对接线束 |
|
套 |
1 |
|
|
5 |
大面积接油盆 |
约700×650×30mm(长×宽×深) |
个 |
1 |
|
|
6 |
拆装翻转架(带自锁脚轮装置) |
约1300×600×800mm(长×宽×高)，带减速机，可做轴向任意角度的翻转和静止。 |
套 |
1 |
|
