产品名称：[ZRGCK-68A液位控制综合实验装置]

上海中人专业提供ZRGCK-68A液位控制综合实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGCK-68A液位控制综合实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGCK-68A液位控制综合实验装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.

本文关键词：ZRGCK-68A液位控制综合实验装置

ZRGCK-68A液位控制综合实验装置

一、液位控制综合实验装置,三容水箱实验装置,过程控制实训系统概述：

液位控制综合实验装置是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。

二、液位控制综合实验装置,三容水箱实验装置,过程控制实训系统产品结构与特点：

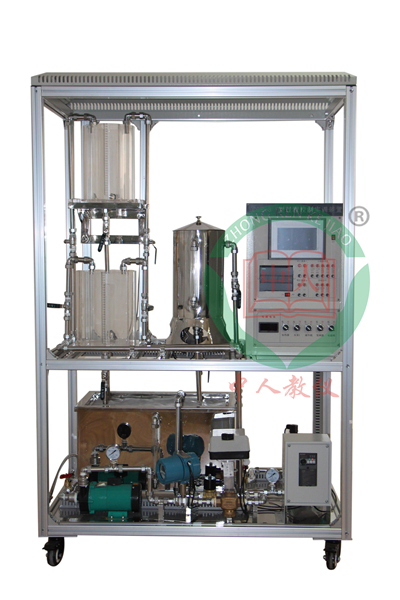

1、外形结构：

2、液位控制综合实验装置,三容水箱实验装置,过程控制实训系统设备特点：

（1）、分体式设计，�？榛樽笆浇峁�，容易组成不同控制系统。
（2）、二水箱配置；一路供水系统。
（3）、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。
（5）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配有漏电�；ぃ；ぬ椎淖ㄓ檬笛榈缭戳撸拔驴叵浞乐刮匏游伦远刂频�，力求�；と松怼⑸璞赴踩�。
（7）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
（8）锅炉加热程控�；は低�
A、锅炉加热内胆加由水位液位�；ぷ爸�，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
B、电加热管电源控制开关采用钥匙开关，不实验时，由教师�；し胖迷砍�，避免无关人员误操作。
（9）、电源保护措施
A、加有电流型漏电保护器。
B、三相电源加有保险管，防止断路。
（10）、电源启停控制方式；
采用启停按钮控制接触器来控制电源的启停。
（11）、漏电�；ぷ爸眉鞍踩院桶踩信担�
A、各种电源及各种仪表的可靠的保护功能
B、各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
C、实验强电接线插头采用封闭式结构，防止触电事故的发生。

三、液位控制综合实验装置,三容水箱实验装置,过程控制实训系统技术参数与要求:

1.电源：AC220V±5% 50 Hz。
2.环境湿度：≤90%（40℃）。
3.控制柜尺寸：长×宽×高＝800 mm×600 mm×1700 mm。
4.额定功率：≤3.5KW
5.安全�；ご胧壕哂薪拥�、短路�；すδ埽踩苑舷喙氐墓瓯曜�。

四、液位控制综合实验装置,三容水箱实验装置,过程控制实训系统配置

执  行  机 构

名称

单位

数量

主要参数

型号

水泵磁力泵

台

1

2800r/min,250W,AC22～380，△/Y,1.16/0.67A



西门子变频器

只

1

输入电源：220VAC，50Hz；输出：三相220VAC0.4Kw；

输出频率变化范围：0-250Hz，实际应用设定为50/60Hz；  信号输入：4-20mADC。西门子变频器 MM420（AC380V），钮子开关 3 只，电

位器 1 只，安全插口 29 只

MM420

加热锅炉

套

1

固态继电器（欧姆龙 G3NB-240B，110～220V，40A） 一只；加热棒（1000W，AC220）1 只，继电器安全护 罩 80mm×110mm×55mm

自行设计性能可靠安全



传  感  变  送  器

扩散硅压力（液位）变送器

只

2

进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。



Pt100温度传感器及温度变送器

套

1

Pt100：A级；温度变送器：0.5级精度，0-100℃。

Pt100

涡轮流量计及流量变送器

套

1

（1）量程：选0-800L/h；（2）输出信号：4-20mADC；（3）精度：0.2级。

LWGYA-10



  控  制  单 元

S7-200

套

1

西门子 PLC CPU224XP 晶体管输出，EM231 热电阻模 块 1 只，钮子开关 14 只，安全插口 35 只



温度控制仪

只

1

E5CZ-R2），温控140mm×140mm×320mm





软件系统

PLC控制软件

套

套





网络控制软件

套

1







其  它  设  备

实验用淡蓝色透明有机玻璃水箱

只

2

二个圆型有机玻璃水箱，厚度8mm，200*200*300

不锈钢温控实验箱

只

1

由加热箱、冷却箱、溢流箱、加热环、Pt100、温度变送器组成，加热箱内无水断电�；ぷ爸�，也防止温度干烧。

不锈钢储水箱

只

1

内有独特的结构设计和不锈钢过滤网，拆洗方便

储水箱自动进、排水装置

套

1

自动进排水减轻实验老师工作

管路、扰动系统

套

1

手动阀、活接、三通、弯头、内螺接头、外螺接头

全部不锈钢管及配件，增加设备的使用寿命。

套

1

外加工

端子接线�？�

台

1

48 位

实验架

套

1

1200mm（长）×800mm（宽）×1700mm（高）

五、液位控制综合实验装置,三容水箱实验装置,过程控制实训系统实验目录：

1. PLC 和变频器单元实训
2. 水位 PID 控制实训
3. 温度控制实训
4. 过程控制对象硬件装置结构认识及仪表操作，传感器的校正(零点迁移与量程调 整) 实训
5. 实训软件及其开发平台的熟悉实训
6. 控制回路的选择及回路连接线实训
7.变频水泵运行特性与流量关系测定实训
8. 单容水箱液位数学模型的测定实训
9. 上水箱液位定值(随动)控制实训
10.工控组态软件组态控制实训
11.实时数据库组态、M 图形动画、报表、曲线、报警组态、设备通讯组态、脚本程序应用组态等实训。
