上海中人专业提供ZRGCK-02B过程控制综合实验台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGCK-02B过程控制综合实验台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGCK-02B过程控制综合实验台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGCK-02B过程控制综合实验台

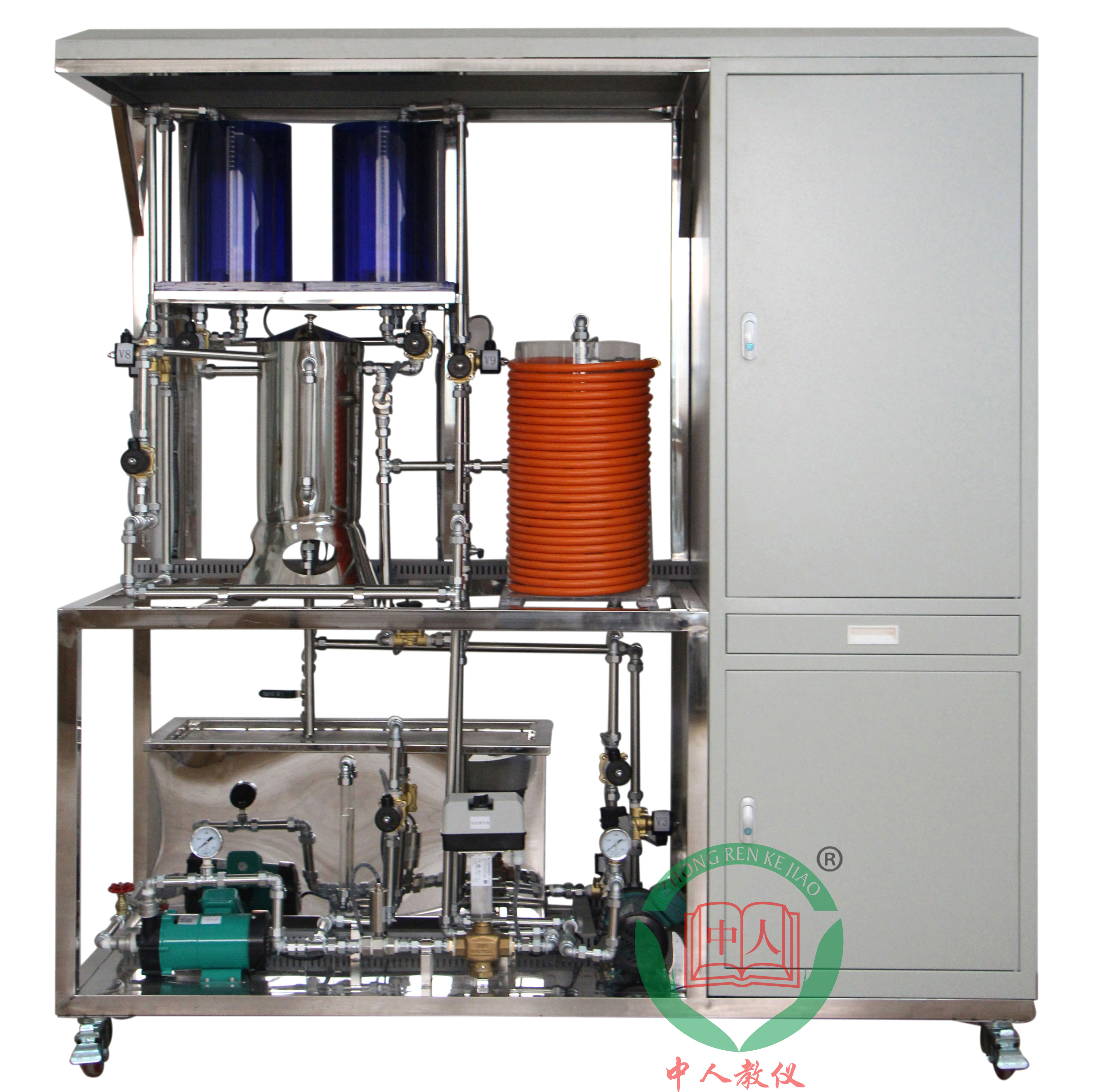

参考图片
一、概述：过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律(如PID控制)的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式。
1、功能：
(1)、可满足“自动调节原理”，“过程控制”，“控制仪表”，“自动检测技术与传感器”,“计算机”及相关课程的教学实验需求；
(2)、可作为有关企业技术人员、仪表操作人员、系统运行监控人员的实习、培训实验设备。
2、技术支持：
在PCS系列产品的基础上，结合控制领域的新理论、新方法，公司将源源不断研制和创新实验设备，开发各种先进控制算法，以适应高校教学实验改革，满足现代化教育发展的需要，促进向更高层次发展。
公司倡导诚信服务，竭力做好客户服务和技术支持工作。通过直观真实的实验，使学生全面系统地了解过程控制系统的特性，学习掌握控制系统的设计与实现方法。
二、产品结构与特点：
设备特点：
实验装置：是由不锈钢框架、水箱、单独加热锅炉及不锈钢管道等组成。供水系统有一路：一路由磁力泵、压力仪表、电动调节阀、电磁阀、涡轮流量计、液位变送器、压力变送器及手动调节阀组成；单相电加热管管道及阀门：整个系统管道由敷塑不锈钢管连接而成，所有的手动阀门均采用优质球阀，有效提高实验装置使用年限。
三、技术参数与要求:
1、供电电源
单相交流电源：220VAC±10%、50Hz±5%、16A，系统必需接地良好。
2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
3、系统仪表的输入、输出信号符合IEC标准
（1）变送器电流源信号：4-20mADC。
（2）仪表采样：1-5V（250Ω）/0.2-1V（50Ω）
4、系统提供直流线性稳压电源（朝阳电源产品） 24VDC/1A。
5、上位计算机组态软件
应用MCGS（Monitor and Control Generated System）全中文工控组态软件进行开发的实验系统。运行环境要求，参见MCGS用户指南�？梢宰槌赏�,台老师机可以控制十几台学生机,实现数据共享。
6、外形尺寸控制对象：1600mmX1800mmX700mm。
7、实验台，约重250Kg
五、实验目录
1、过程控制及检测装置硬件结构组成认识，控制方案组成及控制系统连接实验；
2、传感器的校正(零点迁移与量程调整)；
3、典型信号输入与信号输出；
4、一阶系统的时域分析；
5、单容水箱特性测试实验；
6、二阶系统的瞬态响应分析；
7、双容水箱特性测试实验；
8、三容水箱特性测试实验；
9、单回路控制系统的实践；
10、PID控制器基本控制规律；
11、单容液位定值控制实验；
12、双容水箱液位定值控制实验；
13、单闭环流量的定值控制实验；
14、温度定值控制实验；
15、单闭环压力定值控制实验；
16、串级控制系统的连接实践；
