ZRCPC-8000热控仪表及控制实训装置

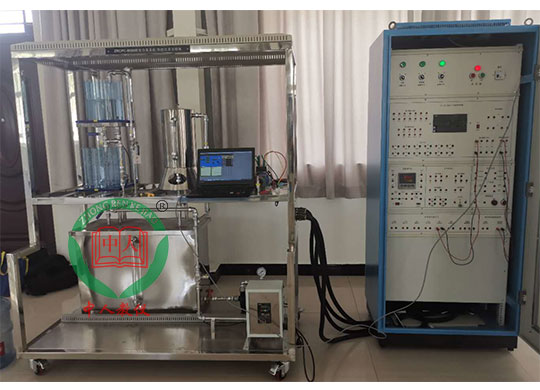

参考图片
1、概述
模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
主要技术参数
2、设备特点：
（1）、分体式设计，�？榛樽笆浇峁�，容易组成不同控制系统。
（2）、二水箱配置；一路供水系统。
（3）、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
（4）、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。
（5）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配有漏电保护，带�；ぬ椎淖ㄓ檬笛榈缭戳�，及温控箱防止无水加温自动控制等，力求�；と松�、设备安全。
（7）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
（8）锅炉加热程控�；は低�
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
B、电加热管电源控制开关采用钥匙开关，不实验时，由教师�；し胖迷砍�，避免无关人员误操作。
（9）、电源保护措施
A、加有电流型漏电�；て�。
B、三相电源加有保险管，防止断路。
（10）、电源启停控制方式；
采用启停按钮控制接触器来控制电源的启停。
（11）、漏电�；ぷ爸眉鞍踩院桶踩信担�
A、各种电源及各种仪表的可靠的�；すδ�
B、各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
C、实验强电接线插头采用封闭式结构，防止触电事故的发生。
3、技术参数与要求:
（1）.电源：AC220V±5%50Hz。
（2）.环境湿度：≤90%（40℃）。
（3）.控制柜尺寸：长×宽×高＝800mm×600mm×1700mm。
（4）.额定功率：≤3.5KW
（5）.安全�；ご胧壕哂薪拥�、短路保护功能，安全性符合相关的国标标准。
4、控制系统配置
（1）.水泵磁力泵：2800r/min,250W,AC22～380，△/Y,1.16/0.67A
（2）.MM420西门子变频器：输入电源：220VAC，50Hz；输出：三相220VAC0.4Kw；输出频率变化范围：0-250Hz，实际应用设定为50/60Hz；信号输入：4-20mADC。西门子变频器MM420（AC380V），钮子开关3只，电位器1只，安全插口29只
（3）加热锅炉：固态继电器（欧姆龙G3NB-240B，110～220V，40A）一只；加热棒（1000W，AC220）1只，继电器安全护罩80mm×110mm×55mm。
5、仪表设备及软件组成：
（1） 扩散硅压力（液位）变送器：进口的扩散硅隔离探头。0.5级精度；输出信号：选4-20mADC（二线制）；接头及外壳材料：不锈钢（1Cri18Ni9Ti）。
（2） Pt100温度传感器及温度变送器：Pt100：A级；温度变送器：0.5级精度，0-100℃
（3） 涡轮流量计及流量变送器：量程：选0-800L/h；输出信号：4-20mADC；精度：0.2级。
(4) 压力变送器
(5)震动变送器
（6）速度变送器
（7） 西门子CPU224XP晶体管输出，EM231热电阻�？�1只，钮子开关14只，安全插口35只
（8） 温度控制仪：(AI818带pid控制智能仪表，上海万讯），温控140mm×140mm×320
（9） PLC控制软件
（10） 网络控制软件
（11） 实验用淡蓝色透明有机玻璃水箱：二个圆型有机玻璃水箱，厚度8mm，200*200*300
（12）.不锈钢温控实验箱：由加热箱、冷却箱、溢流箱、加热环、Pt100、温度变送器组成，加热箱内无水断电保护装置，也防止温度干烧。
（13）.不锈钢储水箱：内有独特的结构设计和不锈钢过滤网，拆洗方便
（14）.储水箱自动进、排水装置
（15）.管路、扰动系统：手动阀、活接、三通、弯头、内螺接头、外螺接头
（16）.全部不锈钢管及配件，增加设备的使用寿命。（17）.端子接线�？椋�48位
（17）.实验架：1500mm×800mm×1700mm
6、实验目录：
（1）.PLC和变频器单元实训
（2）.水位PID控制实训
（3）.温度控制实训
（4）.过程控制对象硬件装置结构认识及仪表操作，传感器的校正(零点迁移与量程调整)实训
（5）.实训软件及其开发平台的熟悉实训
（6）.控制回路的选择及回路连接线实训
（7）.变频水泵运行特性与流量关系测定实训
（8）.单容水箱液位数学模型的测定实训
（9）.上水箱液位定值(随动)控制实训
（10）.工控组态软件组态控制实训
（11）.实时数据库组态、M图形动画、报表、曲线、报警组态、设备通讯组态、脚本程序应用组态等实训。
