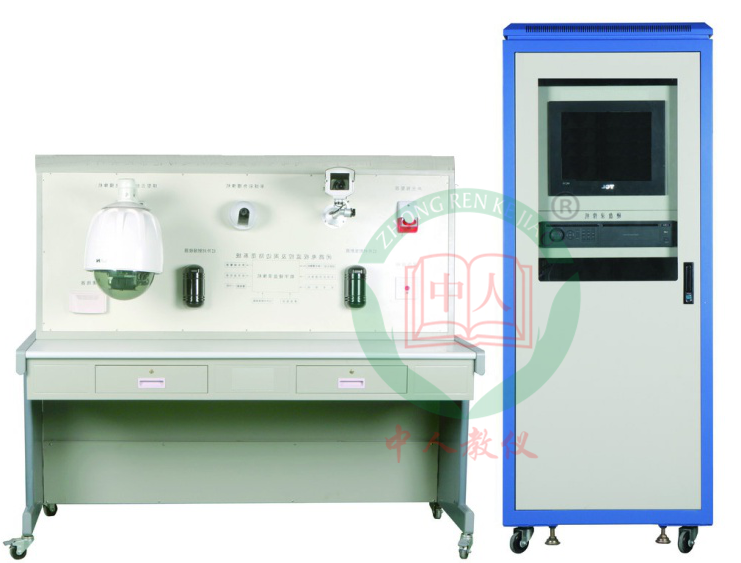

上海中人专业提供ZRLY-23 IP视频监控实训系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRLY-23 IP视频监控实训系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRLY-23 IP视频监控实训系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRLY-23 IP视频监控实训系统
一．系统介绍
（1）概述：
原有模拟视频监控系统已经逐步淘汰，目前视频监控系统都都已经采用数字监控系统，以IP化前端，实现视频的采集和传输。对于监控区域小、方位固定的场所用IP枪型摄像机；对于监控覆盖范围大、监控场景开阔的区域，用IP球机，实现广角、长距离监控。
在系统的存储部分，部署NVR(Network Video Recorder，网络视频录像机)产品，与IP前端接入相配套，通过IP网络，实现数据的接入和管理，提供监控点数据存储、转发、点播和下载服务。
（2）系统技术指示：
a、工作电压：单相三线220V±5% 50Hz
b、整机容量：＜300W
c、外形尺寸：1668mm×805mm×1484mm，
控制柜尺寸：700mm×700mm×1800mm
d、安全�；ぃ壕哂新┑缱远；ぷ爸�
e、故障设置：具有故障设置系统
二．系统设计
整个监控系统分为前端视音频采集、报警信号采集，网络数据传输，控制中心监控信号预览、控制和存储，各监控管理点系统信息接入、处理等四个部分。
采用IP摄像机，实现监控点视音频、报警数据的接入。根据场景特点不同及监控清晰度要求的不同，采用不同的形式的摄像机（枪型或球型）及不同分辨率的型号。支持CIF、2CIF、DCIF、4CIF、VGA、SVGA、HD720P、UXGA、XVGA等不同分辨率的IP摄像机和IP球机。
前端IP视频采集、压缩设备直接输出数字化视音频信号，通过IP网络传输到二层交换机上，通过本地局域网传输到NVR设备中，实现监控通道的录像管理。在NVR设备上配置录像计划，实现数据存储，提供VOD点播服务，实现数据的本地和远程回放。
可由NVR直接输出模拟视频信号，实现监控通道上墙显示。
可连接客户端实现监控通道所有监控点的预览和NVR中的录像数据。
三．系统功能介绍
本系统主要具有如下功能：监控点视音频的网络录像，监控通道实时解码上墙预览及网络客户端预览，报警信息的上报和处理。
3.1 网络预览
各监控客户端，通过网络远程预览IP前端采集的视音频信号�？芍苯臃梦蔍P前端设备获取视音频码流，也可基于NVR的流媒体转发而获取。通过流媒体转发可以减轻前端视频监控的带宽压力和编码设备网络负荷。
3.2 录像及回放、归档及下载服务
NVR管理前端各个视频采集点，根据系统对各监控区域录像要求不同，设置不同的录像分辨率。
NVR可按监控点录像时间长度要求不同，进行分组管理，规划好录像卷，将具有相同录像时间要求的监控点指定到此录像卷进行录像。对于具有相同监控通道个数的分组，录像卷越大，此组中监控通道录像时间越长。
NVR支持定时录像，移动侦测、报警量触发，手动启停录像等不同的录像模式。同一录像卷对应的各个监控通道，也可以独立设置录像类型，所有监控点共享录像卷存储空间。此时，各个监控的录像时间长度跟监控通道码流大小、监控通道录像类型设置相关。
当NVR系统发生故障或发生网络故障导致网络录像中断时，可启用IP前端内置SD卡录像，实现录像资料最大程度的完整性和录像策略设计可靠性。
录像卷的大小可进行动态扩展，当需要延长当前录像卷中监控通道的录像时间时，可以利用NVR设备中的空闲盘位或已有空闲存储空间，进行扩容。
NVR提供录像VOD点播服务，可直接在本地显示器上进行回放操作，支持双通道同步回放，提供快慢放控制、录像进度拖动等播放控制功能�？突Ф嘶诼枷袷奔�、录像类型进行点播。在客户端上实现录像回放的快放、慢放等控制。
对重要录像进行归档处理。在NVR上开辟录像归档卷，实现录像资料按需长久保持。报警触发类型录像，可在做视音频实时录像的同时，做自动归档，将视音频数据同步录制到录像卷中�？膳慷远喔雎枷裎募型骋还榈�；也可对某一录像进行分割处理，仅归档关注的片段。录像归档保存时，可以添加备忘标签。在对归档录像进行调阅时，可基于原录像时间、归档操作时间、备忘标签内容进行检索。
归档卷中的录像资料，根据需要，手动进行清除。
除对录像资料在NVR本机进行归档操作外，还可对原录像文件、归档录像文件进行下载处理，备份到异地，如备份到联网PC的本地硬盘空间上，进行录像空间的异地备份，以便于长期保存和使用。
回放客户端对系统内的录像文件屏蔽其存储位置差异，不管录像文件在NVR设备的哪个录像卷上，都可进行录像资料统一检索、回放。客户端对监控通道基于录像时间、录像类型进行点播。在客户端上实现录像回放的快放、慢放和进度拖动控制。
3.3 解码上墙
本系统支持两种方式实现监控视频解码上墙显示。
1. 将NVR的VGA输出送至大屏显示器，实现对CIF、4CIF分辨率监控通道的1/4/9/16分割显示，对HD720P、200万像素视频的1/4分割显示。
2. 将NVR的解码模拟输出送至各小监视器进行显示，支持最高4CIF分辨率的解码输出，也可实现多个CIF分辨率图像以画面分割形式，集中在某一电视墙监视器上显示。
3.4 报警管理
监控中心对前端报警进行集中管理，以在客户端弹出报警关联画面、电子地图热点提醒、声音告警等方式，提请处理，并在日志中记录报警信息。NVR设备可设置基于报警触发的录像，并支持基于报警事件发生和结束时间的录像预录和延时录像。
四．系统特性
4.1 布线便利
监控前端、监控中心NVR设备，基于IP网络接入系统，只需网络线便能接入系统，无需布置传统模拟视频线。
4.2 可扩展性
系统监控点基于IP网络，实现扩展，只需提供交换机端口，便能实现系统的扩容。需增加存储容量时，可在NVR设备上增加硬盘，或增加NVR产品实现。扩展的NVR设备存储空间，可基于IP网络实现空间共享，分配给多个IP前端用于扩展存储时间，或分配给新加的IP前端，用于在扩展监控系统规模时，实现新加入监控点的录像存储。
4.3 可管理性
基于监控软件可以对系统内的所有监控前端数据采集设备，实现统一配置，运行状态统一查询、维护，对NVR设备上存储的监控录像进行集中管理，对监控系统内的用户权限设置、分配、认证，进行统一管理。
4.4 成本优势
节省传统视频线线材及铺设费用。NVR存储空间实现网络共享，提高存储空间利用率�；谕缌榛罾┱瓜低彻婺：吐枷翊娲⑹奔�，节约了将来系统扩容的成本。
