上海中人专业提供ZRLY-GZR 管道与制暖安装实训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRLY-GZR 管道与制暖安装实训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRLY-GZR 管道与制暖安装实训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRLY-GZR 管道与制暖安装实训装置

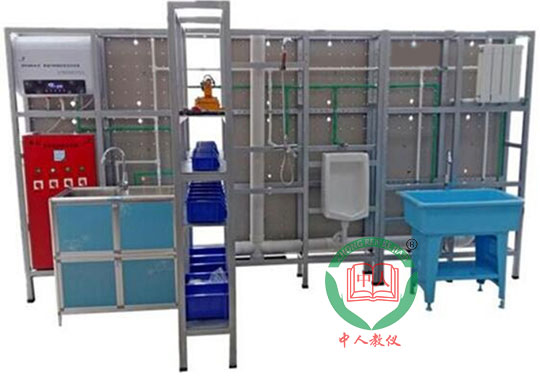

参考图片
一、概述
管道与制暖安装实训装置、管道与制暖实训室、管道与制暖工程技术实训装置,管道工为房屋及工业场地安装给水、排水、卫生设施、供暖等管道系统，该系统包括镀锌钢管、PPR热熔管、高密度PE地暖管、PVC排水管等管道的安装。在安装过程中一般使用各种管接头螺纹连接，专用配件连接，热熔接连接，粘胶连接，也可使用管道压接机进行接头。 在各类建筑构件中，管道的安装与固定是工作技能的一个重要组成部分，水龙头和角阀等终端配件、卫生设施及加热设备的安装也同等重要，包括淋浴、洗手盆、厕所卫生设施、暖气包、散热器等 ，应具备管道与制暖的相关知识与技能。
二、管道与制暖设备,管道与制暖实训装置,管道与制暖实训考核设备技术性能：
1.输入电压：三相四线（或五线制）AC380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜6kVA
4.主要装置外形尺寸：3920X宽2000X高2000mm
三．管道与制暖设备,管道与制暖实训装置,管道与制暖实训考核设备主要功能
1、根据要求对管道与制暖技能的，需按照专业标准展示自身安装技能与故障检测、分析、维护的能力。 了解行业安全标准，能够选择合适的材料和耗材，并能熟练使用各类工器具。自行系统设计、排水管道安装、燃气管道安装、暖气管路安装、冷水管路安装、热水管路安装、太阳能管道安装等：
�？橐唬汗艿烙胫婆低撤桨干杓啤�
模块二：排水管道安装（PVC管）。
模块三：镀锌钢管安装和测试。
�？樗模篜PR管安装和测试，包括厨房水槽柜、淋浴花洒、小便池，暖气包等设施安装。
模块五：，PPR管和镀锌钢管技能速度。
模块六：电气布线、安装调试
�？榱旱缁枷�、安装调试维护
1）图纸设计方面
（1）设计安装系统。
（2）熟悉图形符号和管道规格、配件和设备的型号。
（3）安全操作，包括切割、折弯、套丝、焊接、粘接和检测设备。
（4）了解管材的性能，能够进行熟练操作、切割、折弯、粘接，并且组成部件。
（5）根据工程图指定的连接方法、材料和配件，能够顺利完成一个项目，保证没有泄漏。
（6）能够手绘折弯和组装的草图。
2）系统原理技术方面
（1）阅读和了解管道与制暖项目中的管道与设备图纸。
（2）设计一个简单的管道与制暖装置。
（3）根据竞赛场地的布局和管道、器械的重量，选择合适的固定方式。
（4）正确选择管道支架和管卡的规格数量，保证安装正确。
（5）正确选择卫生设施或加热器具的支架，保证安装正确。
（6）按照要求预先制作管道组件，方便安装。
3）管材结构方面
（1）使用给定的材料，选择最佳的方案，保证完成�？槿挝瘛�
（2）减少或避免废料、废物的产生。
（3）确定切割管道材料的正确位置。
（4）选用合适、安全的方式进行管材切割
（5）采用特定的接头方式，完成管道部件固定。
（6）安装、连接和测试成品管道工程�？椤�
4）设备安装方面
（1）在已经安装的支架上，安装卫生设施和加热设备。
（2）在已经安装的支架和管卡上，安装管道组件。
（3）连接卫生设施和加热器具的管道。
（4）在管道�？樯狭又付ǖ牟馐陨璞浮�
（5）进行打压测试时，能保持规定时间内的压力值稳定。
（6）维修、保养、替换指定的管道或加热设备。
5）设备维护方面
（1）掌握设备维修、保养和更换的方法。
（2）排出设备中的水，保持绝缘。
（3）进行必要的维修保养或更换零部件。
（4）打开截止阀供水，并检查是否发生泄漏。
（5）检查设备功能是否正常。
6）安全防护方面
（1）根据工作任务，正确选用合适的个人防护装备。
（2）选用合适的工具，安全的进行每项工作。
（3）加热熔接和对接高密度PE管材时，采取正确的防护措施。
（4）使用电动工具时，采取合适的安全防护措施。
（5）正确安装管道与制暖工程中的管道支架。
四、管道与制暖设备,管道与制暖实训装置,管道与制暖实训考核设备配备：
1、管道与制暖安装实训装置由四个�？樽�T字形结构，总长度为2400毫米，宽度为2000毫米，高度为2000毫米。左分为厨房、淋浴、卫生间、洗手池、暖气包等，右为模拟房间用电电气化五个工程安装实训区。
2、管道与制暖安装实训装置模块由40方钢焊接的支架组成，在方钢水平和垂直方向设计有螺孔，方便快速安装管卡。
3、模块中间�？樯杓莆跫苄问�，配置有大量零件工具盒，适合安装实训使用。
4、管道与制暖安装实训装置的两面分别安装有M6螺孔板，螺孔间距为100X100毫米，分为两个区域(正反)，左边总长度为2400毫米，高度1800毫米，右边总长度为1100毫米，高度为1800毫米，适合进行PPR热熔管、镀锌钢管和PE地暖管和电气化的安装技能实训。
5、左边�？槟诎沧坝形匏纤�，打开龙头自动供水。安装有热水器，提供热水。
6、电源部分：三相四线380V市电经漏电保护器、接通总开关,由接触器通过起、停按钮进行操作送电。。
五、管道与制暖安装实训设备主要设备清单
|
序号 |
产品名称 |
产品型号/规格/主要配置 |
数量 |
|
1 |
模拟房 |
产品规格：长3920X宽1520X高2000mm。 产品主要配置如下： 1装置由四个�？樽槌蒚字形结构，总长度为3920毫米，宽度为1520毫米，高度为2000毫米。分为厨房、淋浴、卫生间、洗手池等四个工程安装实训区。在洗手池上方设计有暖气包。 2.实训装置模块由40方钢焊接的支架组成，在方钢水平和垂直方向设计有螺孔，方便快速安装管卡。。 3.在实训装置的下面安装有M6螺孔板，螺孔间距为100X100毫米，分为两个区域，左边总长度为2400毫米，高度1800毫米，面积为。右边总长度为1200毫米，高度为1800毫米。适合进行PPR热熔管、镀锌钢管和PE地暖管的安装技能实训。 4．左边模块内安装有无塔上水器，打开龙头自动供水。安装有热水器，提供热水。 |
1套 |
|
2 |
不锈钢水箱 |
长2000X宽220X高190mm，容积为80升。 产品主要配置如下： 1.不锈钢水箱1个，放置在地面，作为上水水源和下水回收箱。 2.具有耐腐蚀、耐高温、抗氧化等特性，能够满足整个系统的水循环。 |
1套 |
|
3 |
厨房水槽柜 |
产品规格：长830X宽440X高870mm。 产品主要配置如下： 橱柜1个、水槽1个、旋转式水龙头1个、上水软管2根、下水管1套。 |
1套 |
|
4 |
淋浴 花洒 |
产品主要由混合阀、上水软管、洒头和底座组成。具备淋浴花洒安装与调试实训功能。 |
1套 |
|
5 |
立式 小便池 |
产品型号：长850X宽450X高310mm。 产品规格：挂墙式。 产品主要配置如下： 下水管1套、垫圈1个、进水管1根、延时控制阀1个、陶瓷池体1个。 |
1套 |
|
6 |
卫生间盥洗池 |
产品型号：长800X宽550X高750mm。 产品规格：水槽深240mm。 产品主要配置如下： 塑料橱柜1个、水槽1个、旋转式水龙头1个、上水软管2根、下水管1套。 |
1套 |
|
7 |
暖气包 |
产品型号：长300X宽750X高600mm。 二、产品规格：钢铝复合柱。 三、产品主要配置如下： 暖气包固定支撑2个、暖气包1个、4分转6分外丝直接2个、放气阀2个、堵头2个。 |
1套 |
|
8 |
套丝台+管虎钳 |
产品规格：长1350X宽500X高750mm。 产品主要配置如下： 1.按照人体工学原理设计，采用台阶式结构，台面为两级台阶结构，左边低台安装有电动套丝机。右边高台安装管虎钳，兼顾操作台，下边是两层储物柜。 2.多功能集合体，既可当作套丝机台面，也可当作不锈钢操作台，还可当作工具车。 3.安装有漏电�；た掌睾筒遄�，保证套丝机用电安全，并可连接其他用电工具。 |
1套 |
|
9 |
移动工具车 |
产品规格：长630X宽400X高720mm。 产品主要配置如下： 1.采用1.2毫米钢板，全钢结构。台面四周设计有挡边，中间铺设防滑垫。正面上部设计为抽屉，下边为带锁双开门结构，三层棚板，可以存放和保管各种规格的工具和常用耗材配件。右侧设计有两层工具架，适合放置管钳和螺丝刀等常用工具。 2.具有多种功能，可以当工具车使用，存放管材工具和管件，可以当操作台，在上面进行管材加工、组装，还可以作为安全保险储物柜。 3.底部安装四个静音万向轮，方便移动。 |
1套 |
|
10 |
管材存放架 |
产品规格：长1800X宽400X高1800mm。 、产品主要配置如下： 1.全钢框架结构，前后、左右矩形焊接设计，牢靠稳固。 2.独特的上下分体设计，上部存放各种管材，下部存放工具、耗材等其它器材。 3.螺栓连接结构设计，便于拆卸移动。 4.棚板可根据存放物品大小上下随意移动。 |
1套 |
|
11 |
不锈钢操作台 |
产品规格：长1200X宽600X高750mm。 产品主要配置如下： 不锈钢封包台面，边缘光滑，台面平整美观。 方钢支架，结实可靠。 |
1套 |
|
12 |
工具箱 |
产品规格：长520X宽315X高160mm。 产品主要配置如下： 存放和展示管道与制暖安装工程常用工具。 采用圆弧型材和铝板外壳，便于携带；内部设置有专门的成型内衬，存放方便。 |
1套 |
|
13 |
热熔机 |
产品规格：长300X宽140X高140mm。 产品主要配置如下： 1.钢制环保喷塑存放盒，带手提环，带双扣锁。 2.配备56锰钢热熔机面板 3.配置有4分、6分、1寸模头、U型底座、内六角扳手。 |
1套 |
|
14 |
打压泵 |
1.试压泵主体1套、水箱1个、吸水漏嘴1个、配套螺丝、螺母，垫片1套。 2.25Kg压力表1个、长度1米高压皮管1根、带4、6分活接的软管1根。 |
1套 |
|
15 |
PPR热熔管和配件 |
一、产品型号：4分PPR管 二、产品规格：PPR管长度为2米，白色为热水，绿色为冷水。 三、产品主要配置如下： 4分PPR热水管、冷水管、内丝活接、外丝直接、三通、直接、角阀等。 |
1套 |
|
16 |
镀锌钢管和配件 |
一、产品型号：4分镀锌钢管、配件 二、产品规格：镀锌钢管长度为2米 三、产品主要配置如下： 包括4分镀锌钢管、三通、弯头、过桥弯等 |
1套 |
|
17 |
PVC排水管和配件 |
一、产品型号：φ110mm、φ50mm、配件 二、产品规格：PVC管材长度为2米 三、产品主要配置如下： 包括φ110mm、φ50mm排水管、直接、弯头、三通、四通、变通等。 |
1套 |
|
18 |
PE地暖管 |
