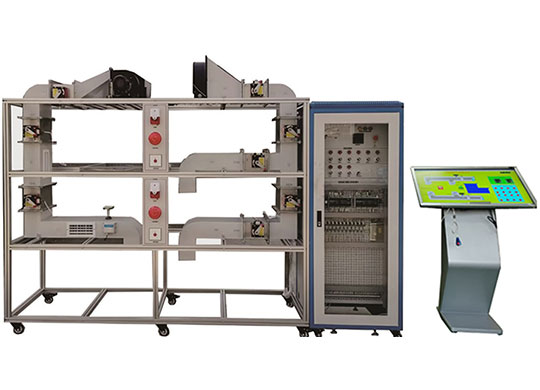

上海中人专业提供ZRLY-36变风量通风与排烟实训系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRLY-36变风量通风与排烟实训系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRLY-36变风量通风与排烟实训系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRLY-36变风量通风与排烟实训系统ZRLY-36变风量通风与排烟实训系统
一、系统概述：
变风量通风与排烟实训系统根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
变风量通风与排烟实训系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成全系统智能操作，兼变频节能技术控制，通过变频技术控制系统各个系统部件达到节能控制要求。
二、技术参数
1、输入电源：单相三线～380V±10% 50Hz
2、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
3、装置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×1600mm
5、安全�；ぃ壕哂新┑缪埂⒙┑缌鞅；ぷ爸茫踩瞎冶曜�
6、工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m
三、系统特点
1、风系统的完整性、系统与真实的地铁空调系统，风系处理系统原理相同，微型化展示了地铁空调系统的特点，结构、控制方法。。
2、系统与真实的通风排烟系统，风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
4。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5、设有电流型漏电�；ぷ埃�
对地漏电电流超过一定值，即跳闸切断电源；并有热�；て骷�，对压缩机进行过热、过载�；さ裙δ�。
6、DDC数字量控制�？椋�
16路AI输入，6路DO输入，8路DO输出、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜DDC控制器、Lon Maker软件、力控软件、以及联动控制中心等组成， 消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
7、触摸式一体教学平台，10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线
8、系统终端处理机多样化：采用工程形式的终端处理机组,风系统采用透明化处理；让学生了解室内机组的的结构形式。
9、每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
10、风系统的完整性、独立性：与实际中的通风系统、控制功能、�；すδ�、显示功能完全 一致，每个用户终端都可以在同一工况下独立控制。
11、装置直观展示了通风系统的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌设有四个万向轮和四个固定调节机构，便于移动和固定。
12、实训装置系统设有模拟故障设置功能，在系统中、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
三、技术参数要求
1、输入电源：单相三线～380V±10% 50Hz
2、工作环境：
环境温度范围为-5℃～+40℃
四、系统配置
1、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3、加压送风机采用多翼式离心风机，
4、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式，
5、70度排烟防火防由控制执行器、不燃材制作而成。
6、排烟风机采用轴流风机，能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到280度时关闭。
8、 排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态�；鹪质毙枰叛淌笔侄虻缍蚩�
六、操作实训：
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程
6、消防防烟系统的联动编程
7；通过各个传感器来控制系统的动作状态
六、配置表
|
序号 |
设备名称 |
数量 |
备注 |
|
|
1 |
CO2传感器 |
1个 |
4-20MA |
|
|
2 |
湿度传感器 |
1个 |
4-20MA |
|
|
3 |
铝型材框架 |
1个 |
40*40MM铝型材框架2400*600*1600 |
|
|
4 |
温度传感器 |
1个 |
4-20MA |
|
|
6 |
压差开关 |
1个 |
|
|
|
7 |
烟雾传感器 |
2套 |
高精度烟雾浓度检测采集模块气体变送器 |
|
|
8 |
70防火阀 |
5套 |
|
|
|
9 |
280防火阀 |
3套 |
|
|
|
10 |
DDC控制�？�， |
2套 |
16路AI输入，6路DO输入，8路DO输出 |
|
|
11 |
回风道管路 |
1套 |
按要求 |
|
|
16 |
通风管路 |
2米 |
定制 |
|
|
12 |
出风口 |
5个 |
|
|
|
13 |
排风风机 |
1套 |
180W/220V |
|
|
14 |
送风机 |
1个 |
|
|
|
15 |
编程软件 |
1个 |
|
|
|
16 |
仪表 |
1套 |
|
|
|
17 |
报警器 |
1套 |
|
|
|
18 |
变频器 |
1个 |
|
|
|
19 |
触摸式一体教学平台 |
32寸 |
10点红外屏，处理器I3，硬盘：126G，尺寸：32寸,内存：4G，网络，无线 |
自备 |
