上海中人专业提供ZRXNYC-25太阳能电动汽车动力实训台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRXNYC-25太阳能电动汽车动力实训台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRXNYC-25太阳能电动汽车动力实训台，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRXNYC-25太阳能电动汽车动力实训台

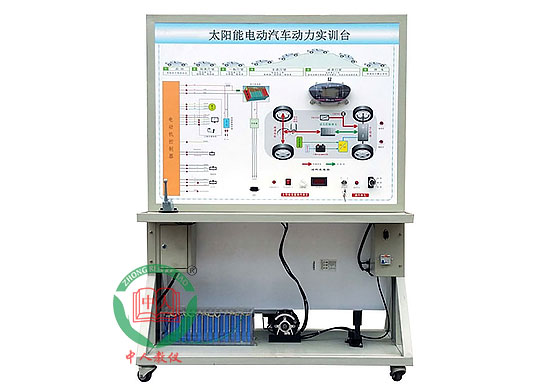

参考图片
一．功能特点
1、该设备完整展示了太阳能电动汽车电动动力系统，可以动态演示太阳能�？橛氲缍刀ο低车牡脑诵凶刺�。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照太阳能电动汽车电动动力系统与太阳能�？榻峁乖硗己褪滴�，认识和分析太阳能电动汽车系统的工作原理。
3、面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、转速表、电流指示表、太阳能装置等，装有一台电机用来演示电动机的工作状态,及安装太阳能充电板演示太阳能充电工况。
4、整体采用1.5mm厚冷轧板，严格按钣金加工工艺操作，经酸洗、喷塑，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等。
5.设备工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
二、技术规格
1.外接电源：交流220V±10% 50Hz
2.工作电压：直流12V等
3.工作温度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
三．基本配置(每台)
|
序号 |
名称 |
规格型号 |
单位 |
数量 |
|
1 |
检测控制面板 |
装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm |
套 |
1 |
|
2 |
组合仪表 |
电动车配套 |
个 |
1 |
|
3 |
点火开关 |
配套 |
套 |
1 |
|
4 |
太阳能电池 |
12V1KW |
套 |
1 |
|
6 |
电机控制器与档位开关 |
48V1KW |
套 |
1 |
|
7 |
充电接口 |
电动车配套 |
套 |
1 |
|
8 |
DC-DC转换器 |
48V转12V |
套 |
1 |
|
9 |
锂离子动力电池组 |
48V20AH |
套 |
1 |
|
10 |
无刷直流电机驱动系统 |
48V500W |
套 |
1 |
|
11 |
车载充电器 |
48V20AH |
套 |
1 |
|
12 |
档位开关 |
电动车配套 |
套 |
1 |
|
13 |
油门控制装置 |
电动车配套 |
套 |
1 |
|
14 |
直流接触器 |
配套 |
套 |
1 |
|
15 |
移动台架 |
1240×600×1700mm (带自锁脚轮装置) |
台 |
1 |
|
16 |
故障模拟与排除装置 |
配套 |
套 |
1 |
|
17 |
保险丝盒 |
配套 |
套 |
1 |
|
18 |
保修卡/合格证 |
配套 |
套 |
1 |
|
19 |
教师手册 |
配套 |
套 |
1 |
|
20 |
车载太阳能控制装置 |
12V1KW |
套 |
1 |
