一、设备概况
1、概述

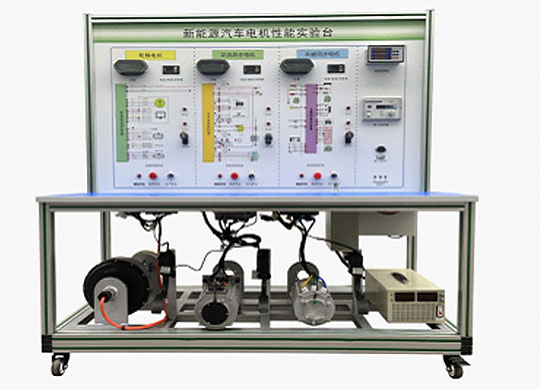

新能源电机性能试验台由实训台架、DC电源、三种新能源汽车常用电机（永磁同步、交流异步、轮毂电机）、三种新能源汽车配套电机控制器、加速踏板、档位器、数显电压电流表、转速表、扭矩表、功率表等�？樽槌�。
二、功能特点：
1、设备可以模拟电动汽车在匀速，加速，减速，上坡，下坡状况下电机的状态，操作与真实电动汽车相一致。
2、实训台可以显示电机转动过程中的动态参数，如电压，电流，扭矩，转速，功率等。
3、电机测试上位机软件可以显示一段时间内电机扭矩，转速，功率的变化曲线，可以直观的显示这几项参数在电机加速，减速过程中的变化情况。
4、设备安装有故障考核装置，可以对线路进行故障设置，训练学生排除线路故障的能力，同时老师可以用设备对学生的能力进行考核。
5、训练学生电机拆装、测量、结构认知的能力，同时老师可以用设备对学生的能力进行考核。
三、实训项目：
1、电动汽车用永磁同步电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
2、电动汽车用永磁同步电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
3、电动汽车用永磁同步电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
4、电动汽车用交流异步电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
5、电动汽车用交流异步电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
6、电动汽车用交流异步电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
7、电动汽车用轮毂电机：在车辆匀速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
8、电动汽车用轮毂电机：在车辆加速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
9、电动汽车用轮毂电机：在车辆减速工况下，电机转速、电压、电流、扭矩、功率等参数的变化关系。
10、电机不转动情况的故障分析及排除。
11、三款电机的认知、拆装和结构性考核。
四．基本配置
1 检测控制面板 装有各种检测端子，彩色电路图和工作原理示意图，1400*900mm 1套
2 点火开关 配套 3套
3 可变DC电源 100V60A 1套
4 纯电动车永磁同步电机 额定电压：72V 1套
额定功率：2.5KW
额定转速：3800
额定电流：21A
额定扭矩：3.3N.M
额定效率：83%
5 纯电动车交流异步电机 额定电压：72V 1套
额定功率：4KW
6 纯电动车轮毂电机 磁钢高度：40磁钢 1套
电压：72V
功率：2KW
电机相线：6平方
中轴直径：16MM
7 电机控制器 与电机配套 3套
9 DC-DC转换器 72V转12V 1套
10 档位开关 电动车专用 3套
11 油门控制装置 电动车专用 3套
12 直流接触器 DZ47 1套
13 电源总开关 配套 3套
14 转速表、扭矩表、功率表 配套 1套
15 电压表 直流数显电流表 功率表 配套 1套
15 真有效值交直流数字钳形表/电流表 交直流电流600A，交直流电压600V，钳口大小37mm，40A小量程、高准确度电流测试--0.01A高分辨率,1.6%高精度，准确度高于0.01A和0.1V 1 套
16 电机扭矩/功率/转速等测试装置 配套PC软件 1套
17 移动台架 1600×700×1700mm(带自锁脚轮装置) 1台
18 保险丝盒 配套 1套
19 保修卡/合格证 配套 1套
20 教师手册 配套 1套
21 故障模拟与排除装置 1套
