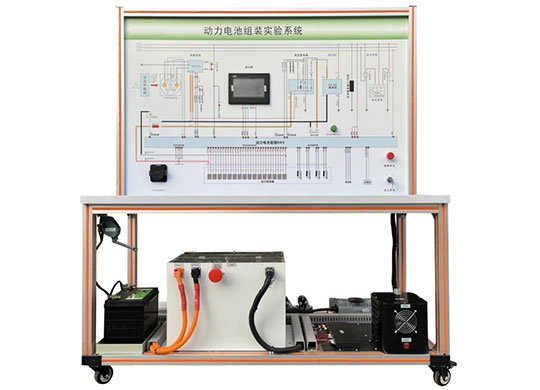

产品名称：[ZRXNYDC-04动力电池装调与测试智慧教学平台]
上海中人专业提供ZRXNYDC-04动力电池装调与测试智慧教学平台,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRXNYDC-04动力电池装调与测试智慧教学平台，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRXNYDC-04动力电池装调与测试智慧教学平台，是中人公司的品质效益保障教学产品。
文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRXNYDC-04动力电池装调与测试智慧教学平台
ZRXNYDC-04动力电池装调与测试智慧教学平台
一、主要功能
满足电池装配与调试能力，满足动力蓄电池的装配与调试、单体电池的装配与测量、电池模组的分装与测量、直流充电接口的装配与测量、交流充电接口的装配与测量。满足以下实训项目：单体电压测试。单体内阻测试。单体电池的分档。�？椴鹱啊⒋蚵�、调试与检测。动力蓄电池的拆装、调试与检测。接触器拆装、测量。交直流充电接口拆装。手动维修开关拆装。电流传感器拆装、测量。预充电阻拆装、测量。高压连接器拆装。热管理系统气密性检测。PACK气密性检测。BMS安装。充放电测试。直流充电接口装配与充电调试。高低压线束拆装。其他附件拆装�？梢杂虢涣鞒涞缱暗魈ā⑶缁暗魈馐�，相互验证。
二、主要技术要求
（1）动力电池装调台金属台体,设备整体尺寸（长*宽*高）：约1630*780*1730mm
（2）动力蓄电池①电池管理系统（BMS）工作电压范围：DC 9～36V 。工作温度范围：-40℃～85℃。储存温度范围：-40℃～125℃。工作湿度范围(%)：0～95%。单体电池电压检测范围：0～5V。单只电池电压采样精度：≤5mV。单体电池电压采样频率：≤100ms。总电压检测精度：<1%。温度测量范围：-40～125℃。温度检测精度：±1℃。电流检测范围：≤75A。②车载充电机。海拔高度：≤3000m 满载输出。存储环境温度：-40℃～80℃。工作环境温度：-20℃～55℃正常工作；55℃～75℃降额输出。相对湿度：0～95%。安装环境：无剧烈振动和冲击。粉尘环境：无导电或爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸气。规格型号：75V 10A。输入电压：≥220V AC。工作频率：50/60Hz。CC、CP功能：有。输出电压：≥75V DC。输出电流：≤10A。输出功率：≥800W。稳压精度：≤1%。稳流精度：≤1%。电压纹波（P-P）：≤1%。工作效率：≥0.93。输入过压�；ぶ担焊哂�260V AC�；ば怨鼗�
输入欠压�；ぶ担旱陀�176V AC不启动。过温�；ぶ担焊哂�80℃保护关机，低于60℃后可自恢复。输出过压�；ぃ�≥80V DC。输出过流保护≥12A。输出欠压�；ぃ盒畹绯刈榈缪沟陀�10V不启动。输出短路�；ぃ憾搪泛蠛懔鳎獬笞曰指�。输出反接保护：反接后不启动，解除后自恢复。绝缘电阻 输入对输出 DC1000V≥100MΩ。输入对机壳：DC1000V≥100MΩ。输出对机壳：DC1000V≥100MΩ。通讯：CAN 2.0。辅助电源：≤12V 3A。散热方式：风冷。防护等级：IP65。接插件：航空插头。工作噪音：≤60dB。③单体电池。电压：3.2V。容量：30AH。类型：磷酸铁锂。④温度传感器。常温电阻值：1000Ω。工作温度范围：-40℃～85℃。储存温度范围：-40℃～125℃。工作湿度范围(%)：0～95%。温度检测精度：±1℃。端子形式：螺栓接线端子。⑤高压继电器。触点额定电流：0～500A。线圈电压：9～36V。最大额定工作电压：0～2200V。端子形式：螺栓接线端子⑥预充电阻。电阻阻值：100Ω。电阻功率：100W。电阻器类别：绕线式电阻器。封装材料：工业铝材。引出接线：铁氟龙高温线。
（3）教学一体机。系统：Windows。显示屏规格：55英寸。内存：8G+512G。处理器：i5。屏幕是否可触摸：点触控制。
（4）绝缘工具套装。工具材质：合金工具钢。耐电压：1KV。制式：公制
（5）测试仪器①电池内阻电压表 测试方法； 交流四端子测试。 电阻分辨率：0.1mΩ。 电压测量精度；100mV。 电压测量范围；0-100V。 内阻测量范围；1mΩ-199.9 mΩ。②绝缘电阻测试仪。 绝缘电阻测量：4000MΩ。 电压测量：直流电压：DC0V-±1000V。交流电压：AC30V-750V。 短路电流：约1.3mA。③接地电阻测试仪。 接地电阻测量范围：0-2000Ω。 接地电压测量范围：0-200V③数字万用表。 直流电压：400mV-1000V。 交流电压：400mV-750V。 直流电流：400μA-10A。 交流电流：400μA-10A。电阻：400Ω-40MΩ 电容：4nF-40mF 频率：9.999Hz-9.999MHz 三极管hFE测试：1-1000 温度：-40℃-1000℃ 二极管与通断测试
电池管理系统上位机系统（与CAN盒配套使用）
电池管理系统连接方式：CAN-H、CAN-L两路线束连接。
安全警告：显示当前系统检测到的故障信息，在系统各项参数符合预先设定值时，显示无故障；当检测到故障时，会显示出故障原因；若发生故障不止一种，用户可直接点击此处查看所有故障。
上位机系统时时监控显示动力电池总成总电压、电池最高温度、电池最低温度、温差、SOC数值、单体最高电压、单体最底电压、压差。
点击主界面“实时信息”，可以查看当前电池组中各单体的电压值，及各个箱体的温度信息。
连接启动后，上位机会接受到来自BMS的信息，并实时显示。（若显示连接失败，请重新安装CAN盒驱动后再次连接。）在主页面信息中主要包含以下信息：
进入配置-选择单体电压故障参数读�。旱慊鞫敛问�，可以读取到单体过压一级故障阀值、单体过压一级故障释放阀值、单体过压二级故障阀值、单体过压二级故障释放阀值、单体过压三级故障阀值、单体过压三级故障释放阀值、单体欠压一级故障阀值、单体 欠压一级故障释放阀值、单体欠压二级故障阀值、单体欠压二级故障释放阀值、单 体欠压三级故障阀值、单体欠压三级故障释放阀值的参数信息。
进入配置-选择温度故障参数：高温一级故障阀值、高温一级故障释放阀值、高温二级故障阀 值、高温二级故障释放阀值、高温三级故障阀值、高温三级故障释放阀值、低温一 级故障阀值、低温一级故障释放阀值、低温二级故障阀值、低温二级故障释放阀 值、低温三级故障阀值、低温三级故障释放阀值的参数信息。
进入绝缘检测-以读取到绝缘检测仪状态、绝缘电阻、电池电压的信息。
原文网址：
http://www.51b6.cn/proshow.asp?ID=1792
尊敬的用户：
如果您对我们的ZRXNYDC-04动力电池装调与测试智慧教学平台比较满意，想要建设与ZRXNYDC-04动力电池装调与测试智慧教学平台相关的实训室或者想要知道更多的资料，请直接在线咨询或者来电详询，我们会有专门的客服和您对接，帮助您了解ZRXNYDC-04动力电池装调与测试智慧教学平台。
售后：我们承诺在质保期内，若ZRXNYDC-04动力电池装调与测试智慧教学平台出现属于质量问题造成零部件损坏的，我们提供免费维护与维修，若需要专业的技术人员进行维修，我们也可以通过对ZRXNYDC-04动力电池装调与测试智慧教学平台故障诊断后，派人上门维。中人公司还承诺：在质保期外，维修和更换ZRXNYDC-04动力电池装调与测试智慧教学平台零部件仅收成本费的。
