上海中人专业提供油气混合动力发动机实训台（全新材料）,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察油气混合动力发动机实训台（全新材料），并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。油气混合动力发动机实训台（全新材料），是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：油气混合动力发动机实训台（全新材料）油气混合动力发动机实训台（全新材料）
用途：模拟纯油气混合动力发动机工作过程，设置故障排除故障。
技术指标及规格，主要配件、备件：
技术平台与组成结构：捷达纯油气混合动力发动机总成、发动机控制单元、组合仪表、蓄电池、电源总开关、燃油箱、手动油门装置、诊断座、燃油压力表、真空压力表、智能化故障设置和考核系统、移动机架等。
功能：
1.真实可运行的纯油气混合动力发动机，充分展示纯油气混合动力发动机的技术平台与组成结构和工作过程。
2.实训台面板上绘有彩色喷绘电路图，喷绘图由有机玻璃�；ぃг笨芍惫鄱哉盏缏吠己头⒍滴�，认识和分析控制系统的工作原理。
3.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。
4.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气歧管压力等参数变化。
5.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等发动机自诊断功能。
6. 智能化故障设置和考核系统：
面板工艺：
采用铝塑板面板，表面氧化喷漆，UV平板高真彩彩色原理图，质保多年不变色。
考核装置及软件
当用教师计算机操作设备故障时，需采用此信息管理器。该信息管理器通过计算机的USB 口连接，采用 USB2.0 传输数据。信息管理器的通信总线可以选择 CAN总线、485总线或无线。
控制器
控制器由操作单元、故障单元两部分组成。
1、 操作单元
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重�；ど杓�；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
可升级为无线网络版智能考核系统。
主要有以下操作功能：
（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。
(2) 教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。
教师入口需要登录密码。
（3）分数查询：查询学生的当前得分情况。
（4）学号查询：查询教师通过计算机设置的学号。
（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。
（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。

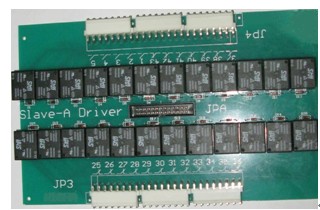

2、故障单元
故障单元有 24 个故障点（数量可增减），每个操作单元可以连接两个或者一个故障板，继电器的触点参数：10A/24VDC 、7A/240VAC 。通过排线与操作单元连接。

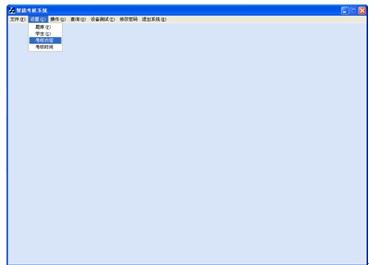

应用软件
该软件安装在教师计算机上，故障与学生信息等存储在数据库中。
软件操作简单、使用方便，主要有以下功能：
(1) 设置学生信息
(2) 编辑、查询、发布所有设备的所有故障
(3) 清除设备的所有故障
(4) 设置初、中、高级题库
(5) 设置考核时间
(6) 提取、查询所有设备的所有故障解除情况。
(7） 打印考核结果
(8) 测试设备在线与否
(9) 登录密码修改

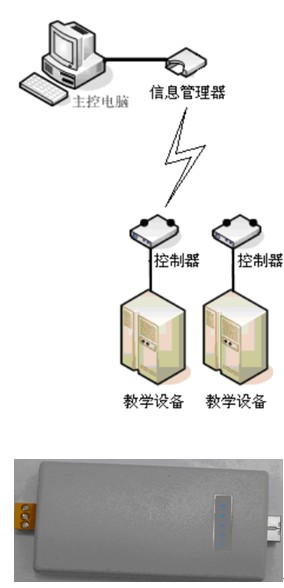

主控单元可以连接的设备数量：
（1）信息管理器
配置为 485 总线可以连接最多64 台设备
配置为 CAN 总线可以连接最多110 台设备
配置为无线方式时可以连接最多255 台设备
配备操作手册和实验说明。
