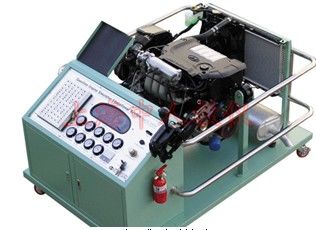

太阳能汽车动力实训台

一．产品简介
本实训系统以原厂电动机组总成及变速器及运行附件为主体部件，可起动运行，进行起动、加速、减速、换档等故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车原厂电动机组总成及变速器结构与原理及工作过程。适用于各类型院校及培训机构对汽车原厂电动机组总成及变速器理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二．主要用途
1．适用于各类型院校及培训机构对汽车发动机及自动变速器理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3．适用于汽车理实一体化教学模式的教学需要。
4．适用于现场教学的教学模式的教学需要。
5．适用于行动导向教学模式的教学需要。
6．适用于工艺化教学模式的教学需要。
7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。
8．适用于模块化教学模式的教学需要。
9．适用于汽车职业技能鉴定考核的需要。
10．适用于各�？榈慕峁褂朐砣现�、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
动力机组及变速器总成、太阳能装置、原车控制电脑、组合仪表、起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、原车大容量蓄电池、动力加速机构、控制面板柜、可移动台架、台架电源总开关、散热系统、换档机构与制动机构、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
▲设备具体配置及附件详见配置清单说明。
四．功能特点
1．电机组正常起动运行、各模拟运行工况正常（包含：怠速、加速、减速工况等）。
2．变速器可进行各项实际操作的实训项目。
3．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4．电压表实时显示传感器与执行器的变化。
5．实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析控制系统的工作原理。
9．实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、动力机组及变速器控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。
10．实训台加装蓄电池的电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全�；ぷ爸�。
11．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。

五．使用环境

室外温度	-50℃～50℃
交流电源	配套蓄电池的充电机
工作电源	220V
排污配套	实训场所另配套发动机尾气排污装置
气压配套	无
冷却系统	风冷
油料配套	无
电解液	配套蓄电池使用定期检查蓄电池的电解液液位
变速器液压油	原车专用
制动机构油	DOT3

六．教学项目

序号	教学项目	项目描述
一	结构与原理认识	1．结构与原理认知 2．结构与原理了解 3．配合教学资料使用
二	结构与原理讲授	1.结构与原理讲授 2.配合教学资料使用
三	理论与实践同步	1．结构与原理认知 2．结构与原理了解 3．结构与原理讲授 4．理论与实践同步实际操作 5．传感器及工作线路检测 6．执行器及工作线路检测 7．故障码及数据流的检测 8．执行器与传感器波形的检测 9.动力组件控制单元ECU的检测 10．变速器各项实际测试 11．配合教学资料使用
四	演示与观摩实训	1．演示与观摩实训 2．结构与原理了解 3．结构与原理讲授 4．配合教学资料使用
五	拆装与维护实训	1．传感器的拆装 2．执行器的拆装 3．动力组的保养维护 4．变速器维护与保养 5．配合教学资料使用
六	检测与维修实训	1.传感器检测与维修 2.执行器检测与维修 3.电机组系统检测与维修 4.ECU线路检测与维修 5.充电组系统检测与维修 6.变速器系统检测与维修
七	故障模拟与考核	1.传感器故障模拟与考核 2.执行器故障模拟与考核 3.电动动力系统故障模拟与考核 4.充电组线路故障模拟与考核 5.故障模拟与考核数量：1-36个节点（常规） 6.故障模拟与考核类型：①线路开路（常规）；②信号短路；③信号偏离； 7.故障模拟与考核系统，可根据用户实际使用进行调整。 8.汽车职业技能考核强化实战训练
八	故障诊断与排除	1.传感器故障诊断与排除 2.执行器故障诊断与排除 3.电机组系统故障诊断与排除 4.ECU线路故障诊断与排除 5.充电组系统故障诊断与排除 6.变速器系统故障诊断与排除

七．配置清单（每台）
基本配置(每台)

序号	名称	规格型号	单位	数量	说明
1	原车动力组总成	含各种传感器与执行器等	套	1	原厂全新件；
2	原车变速器总成	含各种传感器与执行器等附件	套	1	原厂全新件；
3	原车动力组控制组件（电机控制器等）	原车	台	1	全新
4	电机组件	原车	台	1	全新
5	检测控制面板(UV喷绘板/1.5mm冷板)	装有各种检测端子以及彩色原理图	套	1	全新
6	原车组合仪表	原车	套	1	全新
7	电压表	原车	个	1	全新
8	原车点火开关总成	原车	个	1	全新
9	蓄电池	原车	台	1	全新
10	电源总开关	50A/ 型号JK861	个	1	全新
11	油门控制装置	新件	套	1	全新
12	冷却电子风扇	12V，80W，原车材料	个	2	全新
13	充电组件	原车	套	1	全新
14	故障设置和考核系统	1．SYCQ-SD故障设置和考核系统 2．SYCQ-ZN智能化故障设置和考核系统	套	1	全新；选装其中一种
15	移动台架(带自锁脚轮)	台式：1500×1200×1200mm (长×宽×高)	台	1	全新
16	换档机构	原车	套	1	全新
17	制动机构	原车	套	1	全新
18	太阳能装置	原车	套	1	全新
19	拓展装置	按拓展功能选配	套		全新

八. 配套附件

实验指导	配套设备使用，包含各单元�？槭笛橹傅�、入门指导、巡回指导、总结指导等环节教学资料。适用于各种教学模式与体系的教学需要。
教师工作页	配套设备使用
学生工作页	配套设备使用
课程同步资料	配套设备使用，包含原车维修资料、教学课程同步、教学资料学习平台等资料。
设备合格证	配套设备使用
设备保修卡	配套设备使用

九．制造工艺

设备检测面板	1．钢性结构焊接 2．冷板：1.5mm 3.一次冲压成形 4．表面采用亚光灰喷塑工艺，厚度0.3mm. 5. UV平板高真彩喷绘
设备面板柜	1．钢性结构焊接 2．冷板：1.5mm 3.一次冲压成形 4．表面采用亚光灰喷塑工艺，厚度0.3mm.
设备底座架	1．钢性结构焊接 2．方管：40402.0mm 3. 底板冲压成形 4．表面采用亚光灰喷塑工艺，厚度0.3mm.
万向脚轮	1．前二只万向带锁止功能脚轮 2．后二只万向脚轮 3．脚轮与台架用M6*4螺丝固定，方便设备维修与维护。 4．脚轮：100mm×50mm(直径×宽度) 5. 脚轮支撑：1.5T

九．外形与颜色

设备外形	台式：1500×1200×1200mm(长×宽×高) 立式：1450×1000×1800mm(长×宽×高)
设备颜色	亚光灰（用户可选择各种颜色）

十．拓展功能

序号	名称	参数说明
1	智能考核系统	无线网络版智能考核系统信息管理器当用教师计算机操作设备故障时，需采用此信息管理器。该信息管理器通过计算机的USB 口连接，采用USB2.0 传输数据。信息管理器的通信总线可以选择CAN总线、485总线或无线。控制器控制器由操作单元、故障单元两部分组成。 1、操作单元操作单元电路板（与显示屏一体）、键盘。操作单元采用多重保护设计；双电源直流12V 输入；128X64LCD 显示；8 路开关量报警输入，最多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。可升级为无线网络版智能考核系统。主要有以下操作功能：（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。 (2) 教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。教师入口需要登录密码。（3）分数查询：查询学生的当前得分情况。（4）学号查询：查询教师通过计算机设置的学号。（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。 2、故障单元故障单元有24 个故障点（数量可增减），每个操作单元可以连接两个或者一个故障板，继电器的触点参数：10A/24VDC 、7A/240VAC 。通过排线与操作单元连接。应用软件该软件安装在教师计算机上，故障与学生信息等存储在数据库中。软件操作简单、使用方便，主要有以下功能： (1) 设置学生信息 (2) 编辑、查询、发布所有设备的所有故障 (3) 清除设备的所有故障 (4) 设置初、中、高级题库 (5) 设置考核时间 (6) 提取、查询所有设备的所有故障解除情况。 (7）打印考核结果 (8) 测试设备在线与否 (9) 登录密码修改主控单元可以连接的设备数量：（1）信息管理器配置为485 总线可以连接最多64 台设备配置为CAN 总线可以连接最多110 台设备配置为无线方式时可以连接最多255 台设备

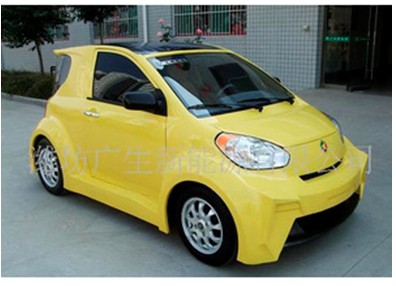

附：太阳能汽车规格型号参数

载人数	四人
最高时速	50-60km/h
载重	320kg
满载爬坡	25%
续航里程	80-120km
制动距离	≤3.5m
最小转弯半径	4.2m
转向	齿轮齿条自动间隙补偿功能
外形尺寸	320016501550
总重量	800kg
电池	48，200Ah
电机	4kw
控制器	柯蒂斯
充电器	电脑智能
太阳能电池板	150w
车架	高强度钢管焊接结构
材料	玻璃钢车身，车门为铁质
后桥驱动	CVT无级变速
制动方式	自调后轮鼓式机械刹车
轮胎	165R14C
离地间隙	140mm
轮距	1450mm
