上海中人专业提供油电混合动力汽车综合实训系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察油电混合动力汽车综合实训系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。油电混合动力汽车综合实训系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：油电混合动力汽车综合实训系统油电混合动力汽车综合实训系统
丰田普锐斯
1．全新汽车，合法手续
2．汽车能正常行驶
3．汽车各系统工作正常
4．汽车附件齐全
5．汽车外观良好
6．附件：
▲Software-09，系统与学校校园网管理平台系统数据无缝整合，B/S架构，采用先进的RIA富有媒体网络技术，整套系统采用实况录像与三维动画结合，充分展示了实用性与真实性；本产品还配有丰富的课件内容，减轻教师工作压力，实现教材与课件同步施教的目的；符合未来数字化校园建设标准；系统无节点限制，可满足无限量PC机及学员时在线正常访问，在局域网和互联网上均可使用；系统平台只需要在服务器上进行部署，客户端无需安装应用程序，方便学校的系统维护工作和系统平台使用者的日常操作。资源库涵盖世界各系车型的维修手册资源，并具有三维、动画、视频功能；
7．附原车维修手册
8．附▲Software-08，汽车真彩实物图型化界面显示车速等数据参数。制作图型化界面采用的软体: Scantool、Scanmaster、Proscan、Digimoto、PcmSCAN等，真彩实物图型化界面操作友好提示、方便快捷、简易明朗，创建良好的师生学习互动性情境。

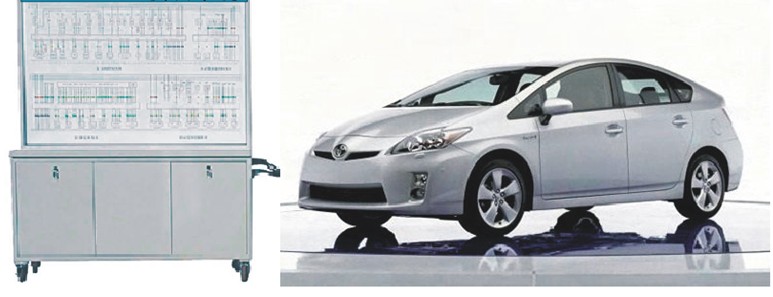

◎配套ZR整车实训系统
1）汽车各系统正常运行�？刹鸪刂铺�，整车可正常行驶。
2）故障模拟系统可模拟实际运行工况，设置多种实车各系统常见故障�？缮柚�36个故障点内容。
指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
3）控制台面板上绘有各系统彩色喷绘电路图，5mm铝塑板UV平板喷绘图，学员可直观对照电路图和发动机实物，认识和分析各控制系统的工作原理与工作过程。
4）控制台面板上安装有检测端子，可直接在面板上检测各传感器、执行器，如电阻、电压、电流、频率、波形信号等。
5）实训系统加装电源总开关、及其他转动部位防护罩等安全保护装置。
实训系统底座部分采用实验桌，面板柜冲压成形，表面采用烤漆工艺，控制面板柜底座带万向自锁脚轮装置。
产品技术指标
一 、设备产品主要部件配置清单
|
组成部分 |
配置部件名称 |
数量 |
规格 |
|
整车 |
实训整车 |
1 |
全新丰田普锐斯，车况良好。 汽车各系统无故障，各系统正常运行。 |
|
附件 |
维修手册 |
1 |
全新PDF |
|
说明书及实训指导书 |
1 |
全新配套 | |
|
配套ZR无线考核系统 |
1 |
全新配套 |
二、设备产品应用教学项目
本产品适用大中专院校汽车理论及实训教学，使用本设备可以实现以下表格所列的有关教学项目：
|
序号 |
应用教学项目 |
备 注 |
|
1 |
汽车各系统结构组成展示； |
|
|
2 |
汽车各系统工作过程演示； |
|
|
3 |
汽车各系统机构运动演示； |
|
|
4 |
汽车各系统操作 |
|
|
5 |
汽车诊断与故障排除 |
|
附：丰田普锐斯汽车技术参数
2012款 普锐斯混动CVT标准版(无级变速)
|
产地属性 |
国产 |
|
级别属性 |
紧凑型车 |
|
款型 |
2012 |
|
排量 |
1.8L |
|
最高车速 |
180 |
|
综合参考油耗 |
4.3 |
|
保修政策 |
三年或10万公里 |
|
车身参数 | |
|
长/宽/高(mm) |
4485/1745/1510 |
|
轴距(mm) |
2700 |
|
前轮距(mm) |
1525 |
|
后轮距(mm) |
1520 |
|
最小离地间隙(mm) |
- |
|
整备质量(Kg) |
1385 |
|
车身结构 |
两厢车 |
|
车门数 |
5 |
|
座位数 |
5 |
|
油箱容积(L) |
45 |
|
发动机 | |
|
发动机型号 |
5ZR-FXE |
|
气缸容积(cc) |
1798 |
|
进气方式 |
自然吸气 |
|
气缸排列形式 |
L |
|
气缸数 |
4 |
|
每缸气门数 |
4 |
|
压缩比 |
13 |
|
配气机构 |
DOHC |
|
缸径 |
80.5 |
|
冲程 |
88.3 |
|
最大马力(Ps) |
99 |
|
最大功率(kW) |
73 |
|
最大功率转速(rpm) |
5200 |
|
最大扭矩(Nm) |
142 |
|
最大扭矩转速(rpm) |
4000 |
|
发动机特有技术 |
60kW/207N·m电动机 |
|
燃油类型 |
混合动力 |
|
燃油标号 |
93号 |
|
供油方式 |
多点电喷 |
|
缸盖材料 |
铝 |
|
缸体材料 |
铁 |
|
排放标准 |
欧IV |
|
变速箱 | |
|
变速箱简称 |
无级变速 |
|
挡位个数 |
无 |
|
变速箱类型 |
CVT |
|
底盘转向 | |
|
驱动方式 |
前置前驱 |
|
前悬挂类型 |
麦弗逊式独立悬挂 |
|
后悬挂类型 |
拖拽臂式悬挂 |
|
助力类型 |
电动助力 |
|
车体结构 |
承载式 |
|
车轮制动 | |
|
前制动器类型 |
通风盘式 |
|
后制动器类型 |
盘式 |
|
驻车制动类型 |
电子驻车 |
|
前轮胎规格 |
195/65R15 |
|
后轮胎规格 |
195/65R15 |
