1.1、系统组成

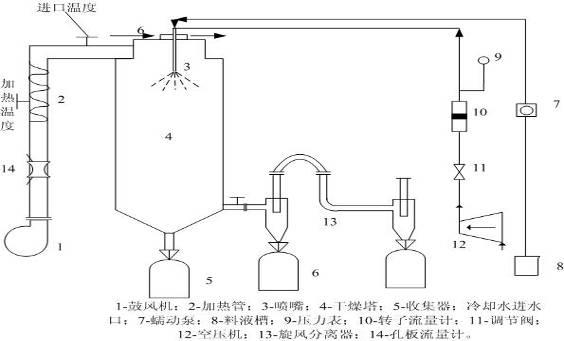

我们高速离心喷雾干燥器实训设备选用： 5 KG工业化高速离心喷雾干燥机装置。其系统结构示意图如下：
1.1、喷雾干燥实验装置对象系统
喷雾干燥实验装置系统由：1、GLZ-5高效离心喷雾干燥塔，2、封闭式电加热管道腔，3、旋风分离器，4、收集器，5、高效双流枪气流雾化喷嘴，6、蠕动泵，7、电气控制柜组成。
1.2、ZRGLZ-5高速离心喷雾干燥机装置技术参数及配置
（一）、主要技术参数：
1、进口温度 150-300℃（可调）
2、出口温度 100℃（可调）
3、加热方式 电加热
4、电加热功率 约8KW
5、机械功率 约2.5KW
6、水份蒸发量 5kg/h（进口温度300℃时）
7、干燥方式 开式离心并流干燥
8、外型尺寸 1.6×1.0×1.75(m)
（二）、供货设备范围：
1、恒流泵 1台
2、气动雾化器 1台
3、空气过滤器 1套
4、电加热及热风管道 1套
5、干燥塔 1台
6、旋风除尘器 1套
7、收料杯 2只
8、抽风管道 1套
9、抽风机 1台（2.2KW）
10、设备配套空气压缩机 1台
1.3、备品备件
3.1、气动雾化盘 1只
1.4、说明
4.1、凡与物料接触部分干燥塔内壁为AISI 316， 干燥塔外壁为AISI 304。
4.2、离心式干燥机执行供方企业标准Q/320206LNAF02-2004
4.3、需方负责设备到达现场后的卸车和保管工作及对发运货物数量进行确认工作，供方负责对安
装放置好的设备进行调试工作
1.5、喷雾干燥实训装置对象检测控制装置
5.1.喷雾干燥实验装置需检测控制的参数：
�、�、封闭式电加热管道腔温度检测变送控制及显示： Pt100热电阻+智能调节议+可控硅移相调压器+8kw电加热管。
�、�、高效离心喷雾干燥塔出口温度检测变送及显示： Pt100热电阻+带RS485通讯的智能数显仪。
5.2.高速喷雾干燥塔实验对象智能仪表上位控制系统：
喷雾干燥塔实验对象智能仪表上位控制系统组成：
1）电控仪表箱及箱内电器控制套件一台；
2）智能调节仪一个；
3）带4-20MA控制接口的可控硅调压器一个（12KW）；
5）智能巡检仪一个
1.6、喷雾干燥实训装置功能
|
项目 |
操作实训内容 |
|
开车准备 |
1、流程图的识读 2、熟悉现场装置及主要设备、仪表、阀门的位号、功能、工作原理和使用方法 3、按照要求制定操作方案 4、公用工程的引入（水、电）并确保正常 5、原料（被干燥物料）的准备（原料的配制以及含水量的测定） 6、检查流程中各管线、阀门是否处于正�？底刺� 7、装置上电，检查各仪表状态是否正常；动设备试车 |
|
开车 |
1、按正确的开车步骤开车 2、根据指令调进料、空气流量、温度、压力到指定值 |
|
正常操作 |
1、能按指令改变进料、空气流量、操作温度等参数到指定值 2、按照要求巡查各温度、压力、流量值并做好记录；能及时判断各指标否正常 3、观察正常操作中原料的变化状况以及流化床的操作状况并确认，指出可能影响其操作的因素 |
|
停车 |
1、按正常的停车步骤停车 2、检查停车后各设备、阀门的状态，确认后做好记录 |
|
事故处理 |
1、会观察、分析因空气流量及风温过大或过小引起的系统操作异常并恢复至正常操作状态 |
|
设备维护 |
1、鼓风机的开、停正常操作及日常维护 2、高速离心喷雾干燥进料器的开、停、正常操作及日常维护 3、高速离心喷雾干燥塔的构造、工作原理、正常操作及维护 4、旋风分离器的构造、工作原理、正常操作及维护 5、主要阀门（空气流量调节、热介质流量调节）的位置、类型是、构造、工作原理、正常操作及维护 6、温度、流量、压力传感器的测量原理；温度、压力显示仪表及流量控制仪表使用 |
|
控制仪表 |
1、温度、流量、压力传感器的测量原理；温度、压力显示仪表及流量控制仪表使用 |
ZRQRZ/H-A/5综合干燥实训装置----- (高速离心喷雾干燥器)
1.7、高速离心喷雾干燥实训装置清单
|
序号 |
主要部件名称 |
规 格 |
数量 |
备注 |
|
1 |
可移动斜梯操作台 |
700X1000操作平台 |
|
钢质结构制作：2000×1000×100操作平台操作平台；斜梯通上并有护栏、防滑花纹板（50X5角铁，60 X6槽钢，扶手护栏：1寸及4分钢管，3mm厚碳钢花纹板）。防锈红丹底漆，喷烤漆处理。 |
|
2 |
高速离心喷雾干燥机 |
5KG工业用高速离心喷雾干燥机 |
1套 |
1）、进口温度：150-300℃（可调）；（2）、出口温度 100℃（可调）；（3）、加热方式：电加热；（4）、电加热功率： 8KW5、（5）、机械功率：2.5KW；（6）、水份蒸发量5kg/h（进口温度300℃时）（7）、干燥方式：开式离心并流干燥 材质：凡与物料接触部分干燥塔内壁为AISI 316， 干燥塔外壁为AISI 304。 |
|
3 |
气动雾化器 |
|
1个 |
304不锈钢 |
|
4 |
封闭式电加热管道腔（电加热及热风管道） |
|
1个 |
304不锈钢 |
|
5 |
空气过滤器 |
|
1个 |
304不锈钢 |
|
6 |
旋风分离器 |
|
1个 |
304不锈钢 |
|
7 |
气动雾化盘 |
|
2个 |
304不锈钢材料 |
|
8 |
收集器 |
|
1个 |
玻璃 |
|
9 |
高效双流枪气流雾化喷嘴 |
|
1个 |
304不锈钢材料 |
|
10 |
附属管道及阀门 |
|
1个 |
304不锈钢材料 |
|
11 |
高效旋涡气泵 |
110C |
1台 |
功率、2.2KW，最大流量200m3/h |
|
12 |
高精度计量泵 |
300C |
1台 |
|
|
13 |
PT100热电阻 |
PT100热电阻（德标） 精度：0.5%FS |
3个 |
|
|
14 |
可控硅移相调压器 |
STY380-35 |
1个 |
|
|
15 |
智能调节仪 |
AI519A |
2个 |
|
|
16 |
智能巡检仪 |
AI706A |
1个 |
|
|
17 |
就地智能仪表电器控制箱 |
钢制喷塑内安装漏电�；た掌�、电流型漏电�；て鞒浞挚悸侨松戆踩；�；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源，接触器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等（同流化床共用）。 | ||
|
18 |
其它附件 |
| ||
