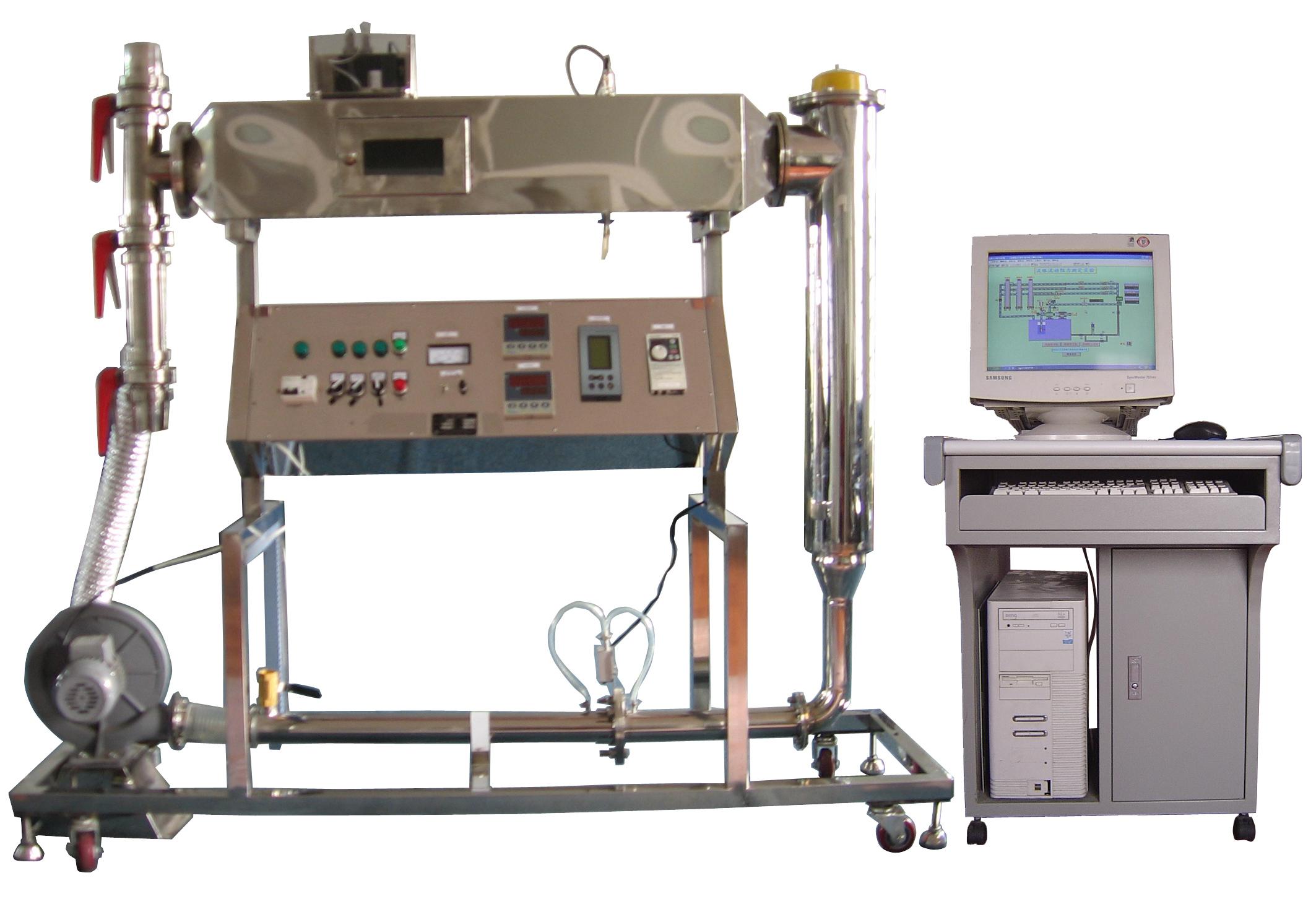

ZRGZ-A洞道干燥实验装置由洞道干燥器实验装置实验对象，风机、洞道干燥器实验装置智能仪表上位控制箱（集成在对象上）、上位控制系统软件及数据分析处理软件四部分组成。
1、学习测定恒定干燥条件下湿物料的干燥速率曲线及临界湿含量的实验测定方法，加深对干燥操作过程及其机理的理解。
2、供学生学习干湿球温度湿度计的使用方法。
3、熟悉常压洞道干燥器构造和操作方法。
4、装置布局合理，干燥箱、管道采用不锈钢制作，装置支撑一体形成柜式推车。干燥过程在带硅酸铝保温棉的镜棉不锈钢板只做的干燥风道中进行，风道入口装有气流均布板，干燥箱的入口，采用两组电加热管加热空气。一组恒功率，一组可控硅移相调压器调节功率。
5、洞道干燥器实验装置可进行自动控制实验，也可手动控制实验，也可采用计算机自动采集实验数据进行分析处理。
1、干、湿温度温度采用Pt100+智能仪表测量，响应速度快而准确。空气流量采用孔板流量计量，即可手动控制，也可采用变频器自动控制。
2、干燥热空气温度采用Pt100+智能数显调节仪表+可控硅移相调压器控制。
3、干燥失水量采用高精度压力传感器（美国进口带限位量程�；ぃ�+智能数显仪表称量。
|
分 项 |
说 明 | ||||
|
装置功能 |
1、学习测定恒定干燥条件下湿物料的干燥速率曲线及临界湿含量的实验测定方法，加深对干燥 操作过程及其机理的理解。 | ||||
|
2、供学生学习干湿球温度湿度计的使用方法。 | |||||
|
3、熟悉常压洞道干燥器的构造和操作方法。 | |||||
|
设计参数 |
对象部分：长×宽×高：1750×500×1700mm，不锈钢材质框架（带滑轮及禁锢角）。 | ||||
|
操作压力：常压。 | |||||
|
干燥箱操作温度：50－800C。 | |||||
|
湿物料量：50－300g。 | |||||
|
外形尺寸 |
对象部分：长×宽×高：1750×500×1700mm，不锈钢材质框架（带滑轮及禁锢角）。 带玻璃透明门的标准电器控制柜：长×宽×深：1800×600×600m。 | ||||
|
公用工程 |
电：AC220V、10A、单相三线制。 | ||||
|
实验物料 |
过滤纸、水、空气。 | ||||
|
对象组成 |
风机：风压1061Pa，风量90M3/H。风机直接安装在地上，风机管路同系统软连接以减震。风机的入口连接洞道干燥箱的出口蝶阀，洞道干燥箱的出口管道上安装三个蝶阀，分别控制进风、热循环风、放风。 | ||||
|
冷风段管道：DN63 不锈钢材质。 | |||||
|
加热管道箱：两组不锈钢散热片式加热管，长度1.5M，2×1.5KW。保温层厚度20，硅酸铝材料。 | |||||
|
洞道干燥室：L=1200,带小拉门透视窗，洞道干燥室入口置风道风速均布器，干球、湿球温度测点，称重传感器，安装在洞道干燥室上方。保温层：硅酸铝保温棉。 | |||||
|
检测组成 |
变量 |
检测机构 |
显示机构 |
产地/型号 |
备注 |
|
湿物料量 |
称重传感器 精度：0.1%FS |
智能巡检记录仪精度：0.2%FS |
称重传感器：美国 |
| |
|
智能巡检记录仪：厦门宇电 | |||||
|
干球温度 |
PT100热电阻 精度：0.5%FS |
智能调节仪精度：0.2%FS |
PT100热电阻：上仪三厂 |
| |
|
智能调节仪：厦门宇电 | |||||
|
湿球温度 |
PT100热电阻 精度：0.5%FS |
智能巡检记录仪精度：0.2%FS |
PT100热电阻：上仪三厂 |
| |
|
智能巡检记录仪：厦门宇电 | |||||
|
干燥风量 |
孔板流量计＋扩散硅差压传感器 |
智能流量积算仪0.2%FS |
孔板流量计：杭州精工 | ||
|
扩散硅差压变送器：上海BP800 | |||||
|
智能流量积算仪：厦门宇电 | |||||
|
控制调节组成 |
调节变量 |
执行机构及调节仪表 |
可控硅移相调压器：杭州西子固体继电器厂 |
| |
|
干燥温度调节 |
带手动/自动无扰动切换的智能调节仪表＋可控硅移相调压器 |
智能调节仪表：厦门宇电 | |||
|
不锈钢智能仪表控制系统电器控制箱组成 |
不锈钢制作、集成在对象上，内安装漏电�；た掌�、电流型漏电�；て鞒浞挚悸侨松戆踩；�；配置带钥匙的电源启动控制回路和多组保险丝，同时每一组强电输出都有旋钮开，关控制，保证设备安全，操作控制便捷；装有分相电压表、指示灯，开关电源等。 | ||||
|
软件组成 |
载体要求 |
同方计算机：双核2.0G，内存2GDDR2，硬盘500G，光驱，鼠标，键盘，3年质保，显示器：19”液晶，全国联保；操作系统：正版WINDOWS XP。 | |||
|
在线监控 |
1、 MCGS组态软件； 2、在线监控软件； | ||||
|
数据处理 |
数据处理软件一套 | ||||
