上海中人专业提供ZRHG-HY恒压过滤实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRHG-HY恒压过滤实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRHG-HY恒压过滤实验装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRHG-HY恒压过滤实验装置

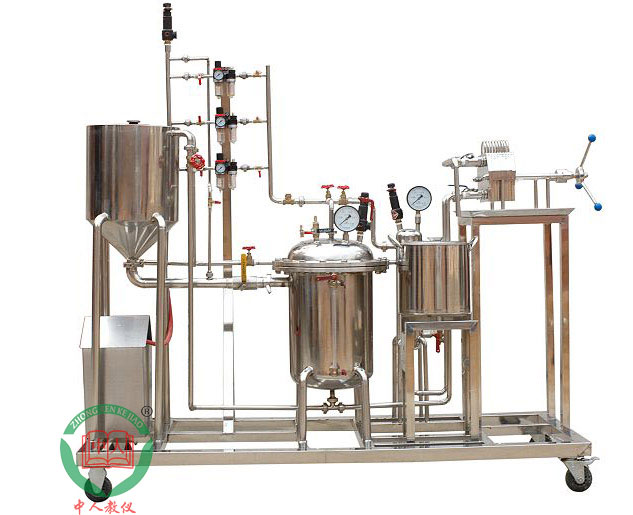

参考图片
一、设备功能：
1、通过本装置学生可了解板框过滤机的结构、板框排列顺序及操作。
2、通过本装置可测定恒压过滤常数和滤饼的压缩性指数s。
3、通过本装置可使学生了解操作压力对过滤速率的影响，掌握过滤过程中的各种关系及相关公式，验证过滤基本理论。
4、通过本装置能让学生学习洗涤速率测定方法及操作。
5、学习对正交试验法的实验结果进行科学的分析，分析出每个因素重要性的大小，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。
二、设备特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采用304卫生级不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、该实验装置是由过滤板、过滤框组成的小型工业用不锈钢板框过滤机，能完整地体现了板框压滤机的构造和操作流程，采用无噪音压缩机，采用气动配料、气动搅拌加压技术，操作简单。
5、滤板采用平面螺纹网状形，结构先进，容易清洗，能有效延长各种滤膜的使用寿命。
6、产品所有密封部件均采用硅橡胶或氟橡胶（耐酸耐碱）密封圈，耐高温、耐腐蚀、无毒、无渗漏，设备采用机械压紧方式，密封性能好。
7、装置设计可360度观察，实现全方位教学与实验。
三、设备使用环境及参数
板框：框厚度25mm，过滤面积 0.024m2，3板2框。
过滤压力：0～0.3MPa。
温度：常温。
过滤常数K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400
压缩性指数 s ：0.1-0.3，物性常数 k：1.0×10-9--3.5×10-9
水：装置自带不锈钢水箱，连接自来水。实验时物料在配料罐搅拌均匀后进入加压罐，再有空压机压入过滤器。
电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：固体CaCO3，外配设备：秒表。（用户自配）
四、设备构成
1、主要组件：板框过滤机、空压机、电机、3个调压阀、加压罐、清水罐、配料罐、计量槽、压力表、数显仪表等。
2、304卫生级不锈钢板框：共4块框5块板，板框过滤器过滤面积≥0.04m2。
3、304卫生级不锈钢配料罐：φ400×600mm，上带电机搅拌。
4、304卫生级不锈钢加压罐：φ350×500mm，卧式贮罐，高强玻璃视镜，0.4MPa安全阀(安全压力可调)，自卸压。
5、304卫生级不锈钢清水罐：φ159×500mm，卧式贮罐。
6、滤液量采用计量槽测定，计量槽由有机玻璃制成，容积：约25L，配刻度管，顶部带盖。
7、过滤压力调节控制：过滤压力通过三组恒压调节阀来控制，可一次完成三个压力实验过程，三组压力可以自由设定调节。三组压力之间通过球阀来切换。
8、配料罐搅拌电机：电压AC220V，功率90W，搅拌器转速：0-200r/min。
9、压力表，测量范围：0-0.4MPa。
10、宇电AI501（带485接口）温度数字显示仪。
11、Pt100热电阻温度传感器 ：0—100℃。
12、静音式空气压缩机，排气量0.036m3/h，压力≥0.7MPa，功率：750W。
13、电器：接触器、开关、漏电�；た掌亍�
14、管道均为304卫生级抛光镜面不锈钢材质，阀门、管件接头均为304卫生级快装不锈钢，方便拆装。
15、测控部分：喷塑控制箱（含接地柱）：测控、电器设备在实验架上。
16、对象部分：304不锈钢材质框架1600*700*1950mm(长×宽×高)，带脚轮及禁锢脚。
