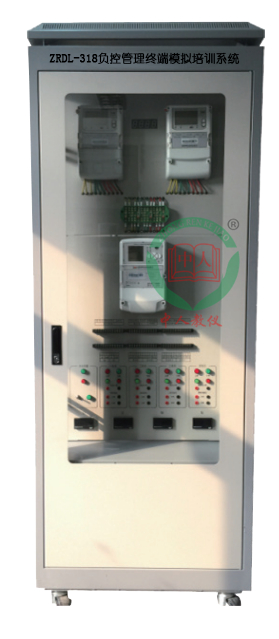

上海中人专业提供ZRDL-318负控管理终端模拟培训系统,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDL-318负控管理终端模拟培训系统，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDL-318负控管理终端模拟培训系统，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDL-318负控管理终端模拟培训系统
一、产品简介
ZRDL-318负控管理终端模拟培训系统能够模拟应用现场环境，集手工录入抄表、红外抄表、集中抄表、远程抄表、多功能表抄表等多项教学培训功能于一体，具有抄表实训、故障设置和带有完备考试功能的装置。同时通过终端主站软件可以培训学员功控、电控及�？兀ǹ刈刺允镜鼻暗缒鼙淼母髦执砦蟠�。同时可以自动判断学员负荷终端的接线的正误，提高培训效率。通过软件能够设置计量回路电能表计的各种接线错误，可以培训学员进行计量接线错误的培训和考核，和现场零距离接触。
整机技术先进，性能安全可靠，操作简便。装置具有各种漏电、触电、过负荷保护功能，保证老师、学员及设备的安全。适合用电监控终端设备的检测试验和职工培训、技术考核和技术等级鉴定。
二、主要技术参数和技术指标
1）程控三相电源输出电压：3×（57.7V）/100V； 3×（220V）/380V
2）程控三相电源输出电流：3×5A
3）程控三相电源电压、电流：幅度调节0～100% 调节细度1%
4）程控三相电源输出频率：60Hz 可调节
5）程控三相电源输出相位：0～359° 调节细度1°
6）程控三相电源具有过压和过流自动�；すδ懿⒕哂薪拥乇；ざ俗�
7）装置供电电源：220V, 功耗≤1000VA
8）使用环境温度：-15℃～50℃
9）相对湿度：小于95%
10）柜体体积： 800×660×2040（宽×深×高）（mm）
11）采集终端：正常使用环境温度：-15℃ ～55℃；相对湿度：25℃ ≥95%；电压监测范围：195V-265V；电流监测范围：0A-20A；谐波含量：〈5%；精度：有功电量为1.0级，时钟为1秒误差/天；外壳及防护性能符合IP54级要求，设备加封；
12）重量：大约200Kg。
三、主要功能
1. 功能实现
1）对终端进行参数设置：对终端进行电表参数（通讯规约，抄表日设置等）、测量点基本参数（TV、TA变比参数，接线方式等）、总加组参数、状态量输入参数、测量点限值参数、脉冲模拟量参数进行设定操作。
2）数据采集功能：通过电能表和负荷终端对实时电能量（电能表数据、电能脉冲）、日冻结数据、电能曲线等项目进行召测。
3）负荷控制功能：可下发电控及功控的投入和解除、告警及跳闸指令、购电量控制与解除。催费告警与解除等操作。
4）资料管理功能：对设备（如大客户计量设备、现场终端）、参数、抄表方案等资料进行规范化管理台区资料管理和查询，用户资料管理和查询，自定义查询和统计。
5）数据传输功能：可以与终端通信；与电力营销管理系统交换信息；向电力客户服务系统提供信息。
6）事件处理功能：事件属性设置；重要事件上报处理和事件记录查询
7）需求侧管理和服务支持功能
8）负荷分析和电力市场需求预测；客户信息查询服务；执行有序用电方案和电能质量在线监测。老师可以通过选择不同的电能负荷曲线，由系统软件自动控制三相程控虚拟负荷源及三相不平衡负载箱，模拟现场负荷运行状态。模拟负荷曲线变化可以达到每分钟调整一次。
9）电力营销管理技术支持功能：远程抄表，实施催费告警及构电控制和电能表运行状况在线监测
10）营销分析与决策分析：使用历史数据查询，通过负荷和电能量数据分类统计分析和线损分析，预测未来负荷变化。
11）系统管理：系统提供完善的功能操作及网络安全权限管理机制；终端管理；通信管理；运行状况检测；故障管理和系统报表。
2.学员可以在实训装置上安装负荷控制终端，对负荷控制终端进行接线练习和接线故障检查，熟悉负荷控制终端的安装、维护、检修等工作。主要包括：
1）负荷控制终端到电能表的485通讯线和脉冲通讯线的接线；
2）负荷控制终端到负荷控制开关控制回路的接线；
3）负荷控制终端报警回路的接线；
4）负荷控制终端到各轮跳负荷控制开关的接线；
5）遥信输入的接线。
6）系统自动通过负荷控制终端接线判断箱判断学员接线状态，并提示故障位置。可以同时对四台装置进行自动判断，每次判断时间为10S，同时将判断结果上传至计算机，方便老师进行指导，提高培训效率。
3.电能表抄读操作技能训练
1）通过用户抄表卡手动抄表
2）通过手持抄表机进行红外抄表
3）通过负荷控制终端对多功能电能表数据的抄读
4）通过集中器进行小区集中抄表
4.现场计量接线错误判断技能训练
装置通过计算机设置计量回路三相三线或三相四线电能表电压断相、电流短路、电流断路、电压相序错接、电流相序错接、电流正进计量元件、电流反进计量元件等各种现场常见接线错误。培训学员判断错误接线能力及追补电量的能力。
5.互感器二次压降测试
学员可以从表尾测量互感器二次带载和空载的电压，通过比较判断两者电压之间的差值，从而计算互感器的二次压降，判读负荷对互感器二次压降的影响。老师可以通过装置上的调节旋钮设置不同的二次压降值。
6.线损管理与分析
学员通过表计的计量信息和负荷控制信息，确定用户的线损情况，根据负荷曲线和线损变化，能够提出降低线损的解决方案。
7.防窃电技术技能训练
设置的窃电方式有三相四线和三相三线的典型窃电：电压断相、电流极性反接、电流短路、电流断流等典型的窃电方式。让学员查找和判断，并给出正确的接法说明
8.需求侧管理实际操作技能训练
学员通过观察用户用电负荷曲线的变化和用户用电情况；确定负荷时段和电能表计量故障，对用户用电进行负荷控制。
9.用电检查人员现场技能训练
学员通过模拟实现实际的用电现场的用电检查实训，掌握用电检查的步骤和方法，进一步提高用电检查的技能。
