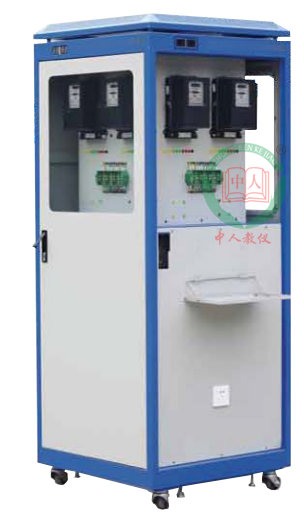

上海中人专业提供ZRDL-305 错误接线培训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDL-305 错误接线培训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDL-305 错误接线培训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDL-305 错误接线培训装置
一、培训工种
培训工种包括在计量人员、用电检查人员等，以及电力专业学生
二、适用范围
本系统使用于省、市、县等各级电力培训中心，可以对学员进行培训考核等。也可用于全国或地区大比武
三、主要技术指标：
1.工作环境
温度：0℃～35℃量程额定值：100V、220V
相对湿度：< 90％
2.输出电压：
三相三线额定：100V
三相四线额定：220V
输出范围：0％～100％量程额定值
调节细度：1％或者10％
3.输出电流：
量程额定值：5A
输出范围：0％～100％量程额定值
调节细度：1％或者10％
4.输出信号频率：50Hz
5.输出功率：
电压：每相35VA
电流：每相30VA
6.相位角输出：
输出范围：0°～360°
调节细度：5°
7.三相对称度：
电压：每相电压对三相电压平均值相差＜±1％
电流：每相电流对三相电流平均值相差＜±1％
四、主要功能
1.设备功能
. 装置可以模拟现场所有常见计量故障，其中包括三相三线和三相四线几十万种。
. 可以任意设置设φ角，调整功率因数，并且软件提供常用的几种功率因数包括0.5L、0.5C、1.0、0.8L、0.8C等。
. 根据电能表当前故障，系统可以绘制出电能表字轮，字轮转动方向反应当前电能表状态。
. 设备设有TV断路，TA短路和断路故障恢复按钮，学员可以通过这些按钮恢复接线。；
. 本系统的各个操作面设有‘停止’按钮，按下后，该操作面的计时停止，以便监考人员参考；
. 可以打印现场校验记录、试题、向量图、接线图、更正系数和追退电量。
. 用户可以设置相别符号为ABC或UVW。
2.培训
. 老师可以在培训界面，直接设置表尾接线故障，系统实时自动绘制电能表的接线图，向量图，功率表达式等。
. 开始培训后，设备上时钟自动计时，最大显示走字时间大于10个小时。
. 系统可以实时检测学员改线，绘制学员当前向量图，并根据相量图罗列出所有可能的接线方式。
3.题库管理
. 系统默认提供常用接线错误题库。
. 根据培训需要可以手动添加，删除，修改考题。
. 根据所选类型可以自动生成考题。
4.考试
. 可以设置考试名称和考试时间，考试开始后，设备时钟会按照考试时间进行倒计时。
. 考试过程中可以对考试进行暂停，方便应对考试中的突发事件，确�？际钥梢运忱小�
. 考试结束后可以保存试卷。
. 试卷可以根据考试名称和考试时间进行查询，并可以显示查询出试卷条数。
5.智能计算
. 输入电路功率因数后系统能自动计算更正系数，输入实测电量后系统能自动计算追退电量。
. 将工作现场测试的数据输入系统计算机，计算机可以根据输入的数据判断出接线方式，并自动绘制出相量图、接线图、并计算出更正系数，并依据有功、无功电量记录自动计算平均功率因数和追退电量，并可打印现场校验记录，从而大大方便了外勤人员的工作；
