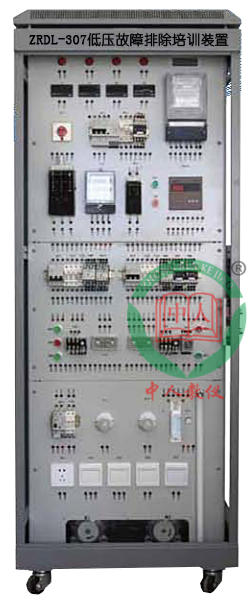

上海中人专业提供ZRDL-307低压故障排除培训装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDL-307低压故障排除培训装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDL-307低压故障排除培训装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRDL-307低压故障排除培训装置
本装置是集培训学习、理论验证、实操能力、考核鉴定于一体的多功能培训装置，装置具有模拟现场功能强，故障设置方便，柜体结构简洁，可靠性好等特点，能满足电工考核鉴定中的电力拖动控制与照明电路的实训项目需要，同时也可应用于农村供电所和配电抢修中心工作人员日常技术训练。该装置适用于各劳动职业技能鉴定部门、供电系统基层单位，电力培训部门、大中专、技校、职校的电工、电拖专业教学与实训
一、设备的优点
1.最大的优点：走线工艺。本装置所有的线路没有采用焊接工艺，全部使用压线工艺，这样避免了设备在移动工程中焊接点的脱开，和长期使用后焊接点的氧化以使得设备接触不良、无法正常工作。
2.设有多个指示灯，除模拟配电指示灯之外，还模拟了其他电器的指示灯设置，使培训和考核变得更加便捷。
3.电机断相�；て魃柚迷诹嗣姘迳�，可以培训和考核学员对电机断相�；て鞯氖褂靡约肮收吓懦�
4.设备外形尺寸根据市场标准门设计，使得设备进出一般的培训室更加容易和便捷
5.故障点数多达92个，分为4个难度等级，更加便于考核和培训。
二、主要功能特点：
1. 培训应用面全
本装置能模拟培训：①.模拟电业局配电柜上的监视仪表和指示灯等器件的排列方式排列，可以培训和考核配电柜上的故障；②.模拟三相用户的电能计量电路、电机启动自锁和Y-Δ启动转换电路的器件排列方式排列；③.模拟单相用户的计量电路、各种单相照明电路和单相供电电路的器件排列方式排列。
2.低压项目培训齐全
装置配有日光灯、白炽灯、节能灯、单联开关、双联开关、插座、延时型和瞬动型漏电断路器、熔断器、电流互感器、普通型和电容切换型接触器、单三相负荷开关、时间继电器、热过载继电器、按钮、三相异步电动机、电机断相�；て�、信号灯、转换开关、单三相电能表、电压表、电流表、无功功率补偿控制器等器件，可以实现照明电路、动力电路中的常见故障现象等数十种模拟仿真，基本涵盖了低压的培训内容。
3.设定故障多，灵活使用资源
该装置基本涵盖了所有的低压元器件，可以设定的低压故障近百种，难易程度分为高、中、低三个等级，分别适合电工的高级、中级、低级的培训和考核。
每台设备可以三人同时进行培训和考试。
4.计算机程控功能
①.本装置的功能设定是通过计算机设定，实现人机对话，便于进行操作；②.由计算设定考题考试，便于考试和考卷的管理；③.计算设定故障，有利于培训人员的自我培训。
5.计时功能
本装置设计有时钟功能，可以显示标准时间、培训倒计时和考试倒计时时钟，便于培训人员进行时间的掌握。并且配置了考试剩余10分钟和考试时间到的语音提醒功能。
6.安全�；すδ�
①.模拟装置中三相四线中性点直接接地的低压电网供电系统，采用TN-C的保护方式；②.装有电压型漏电保护板，防止机壳带电；③.装有电动机缺相过载�；て�；④.装有报警切断电源锁定电路。这些�；ご胧┤繁Ａ松璞负筒僮魅嗽钡陌踩�。
7.考试设定功能
在考试前把考生的信息输入电脑，进行考试设定，以便在考试时节省考官的时间，只需选择点击开始考试即可。
8.考卷的统计和打印
各种方式的考卷统计、排序�？梢源蛴】忌牡ザ揽季恚部梢源蛴】忌目际员ū�，方便存档和查看。
9.便于移动
柜体下面配有轮子和轮子的锁定装置，便于柜体的移动（一个人就可以推动柜体），使用时锁定轮子和柜体，便于固定。
10.合适的外形尺寸
设备的外形尺寸根据标准规格的门设计，使得更换培训和考核环境更加便捷和容易。
三、性能指标
1.工作电压：380V±10%，50Hz
2.主机功率：<3000W
3.工作温度：-150C～500C
4.工作湿度：相对湿度<85%
5.主机体积：800mm×660mm×2080mm
6.主机重量：< 180Kg
