上海中人专业提供ZRGPD-01A供配电技术实验室装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRGPD-01A供配电技术实验室装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRGPD-01A供配电技术实验室装置，是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRGPD-01A供配电技术实验室装置

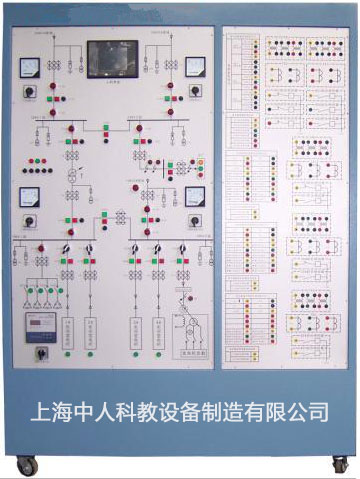

参考图片
一、基本要求
1． 建立与当前电力系统发展现状相适应的供配电技术实验装置，培养具有较高专业技能、能够从事配电网运行、操作与技术管理等工作的高级技术应用型人才。
2． 建成实验、实践、实训一体的综合型实践教学平台，完成《继电�；び胱远爸谩�、《工厂供电》、《供配电技术》、《电力系统继电�；ぴ怼�、《电力系统微机保护》、《配电自动化》等课程的教学实验任务，并提高学生的专业操作技能。
3． 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。
4． 培训和考核从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调试的现场技术工程人员。
5． 为电气工程、电力系统等方向的科学研究提供试验平台。
二、技术参数
供配电技术实验装置包括以下核心构成部分：变配所一次接线系统、测量表计、多功能微机�；ぷ爸�、补偿电容器组、短路设置模块、常规继电器、特性测试信号系统等。
整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。
（1）、变配所一次接线系统：
模拟10kV/380V降压变配所，至少包括2路10kV进线（其中一路可作为备用电源），1台配变和4路380V出线。在一次接线系统中安装有短路故障设置单元，用于模拟线路或设备的各种故障情况。
至少包含10只三相模拟断路器：用三相交流接触器模拟实现。模拟断路器能通过就地手动按钮和远方�？亟蟹趾险⒉僮�，模拟断路器的就地按钮带红绿色灯光指示（带灯按钮，红灯表示合，绿灯表示分）。
（2）、多功能微机�；ぷ爸茫�
要求包括以下装置：
10kV馈线微机�；ぷ爸媚？�
35kV线路微机装置�？�
110kV线路成组微机�；ぷ爸媚？�
变压器主�；ぷ爸媚？�
变压器后备�；ぷ爸媚？�
电容器微机�；ぷ爸媚？�
电动机微机�；ぷ爸媚？�
数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器�？�。
支持备自投装置、无功补偿装置等自动控制功能。
（3）、测量表计：
至少提供5只指针电压表，指示母线电压。
（4）、补偿电容器组：
至少提供4组低压补偿电容器及控制电路，要求既能手动补偿，又能由无功补偿装置控制实现自动补偿。
（5）、短路设置�？椋�
能够满足各种类型短路（单相接地、两相短路、两相短路接地、三相短路）故障操作。
（6）、常规继电器及特性测试信号系统：
至少提供电磁型电流继电器、电磁型电压继电器、中间继电器、时间继电器。
特性测试信号系统参数：输出电压0-220V可调，输出电流0-10A可调，配置指示仪表。
（7）、微机�；ね夹位喑倘砑�
包括但不限于以下微机�；ぜ白远爸霉δ埽�
10kV线路保护
35kV线路�；�
110kV线路�；�
变压器主保护
变压器后备�；�
电动机保护
电容器�；�
备自投
发电机�；�
无功补偿功能
图形化界面与�；ぷ爸靡恢�，可在线设置�；ぱ拱�、保护定值、动作实现等
支持数据检测、状态显示功能
支持读取保护报告功能
支持读取SOE报告功能
支持读取录波数据功能、同时可保存和打开历史录波数据。
工厂变配电室值班技能培训
实验一、变配电送电倒闸操作实验
实验二、变配电所停电倒闸操作实验
实验三、一路进线供电转两路供电倒闸操作实验
实验四、两路进线供电转一路供电倒闸操作实验
实验五、变压器运行转检修倒闸操作实验
实验六、变压器检修转运行倒闸操作实验
实验七、母线运行转检修倒闸操作实验
实验八、母线检修转运行倒闸操作实验
微机�；な笛�
实验一、模拟系统短路实验
实验二、微机线路保护参数整定操作
实验三、6～10kV线路过电流保护实验
实验四、两段式线路过电流�；な笛�
实验五、供配电系统一次重合闸实验
实验六、线路过电流�；び胱远睾险⒆酆鲜笛�
实验七、线路过电流�；び胱远睾险⒑蠹铀僮酆鲜笛�
继电器实验
实验一、典型电流继电器的特性实验
实验二、典型电压继电器的特性实验
实验三、典型时间继电器的特性实验
实验四、典型中间继电器的特性实验
实验五、信号继电器的特性实验
实验六、断路器的控制和信号回路实验
供电系统的自动装置实训
实验一、手无功补偿及调压实验
实验二、自动无功补偿及调压实验
实验三、进线备自投实验
实验四、母联备自投实验
