产品名称：[ZRDL-ZNY智能电网用电实验装置]
上海中人专业提供ZRDL-ZNY智能电网用电实验装置,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRDL-ZNY智能电网用电实验装置，并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRDL-ZNY智能电网用电实验装置，是中人公司的品质效益保障教学产品。

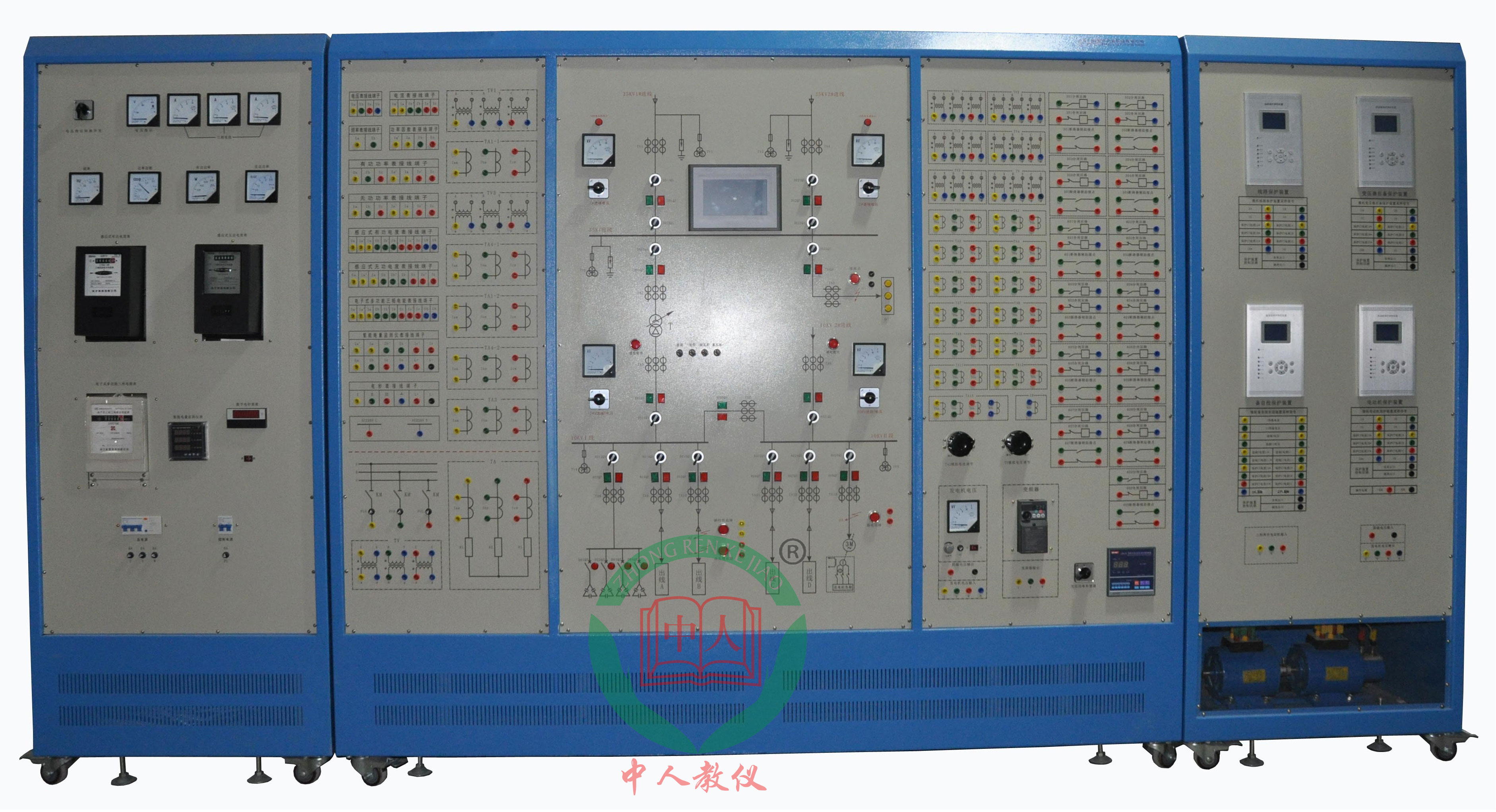

文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：
ZRDL-ZNY智能电网用电实验装置
ZRDL-ZNY智能电网用电实验装置
参数要求：
建立起完整的客户用电信息交互网络，用以更好的实现对于电力用户用电量、供电电压、用电功率等用电信息的精准、实时、快速的采集和管理，从而实现对电力用户的用电行为、状态的监控和分析，对所收集到的数据进行分析，以更好的实现对电力用户用电方式的指导，通过合理的调整使得电力用户能够更好、更合理地完成对于电力能源的利用，在提高供电效率的同时确保电网的安全运行。此外，通过对用户用电参数的分析可以使得供电企业从各种参数入手获悉用户的用电模式，从而根据用户的用电情况适时的指导其调整用电状态，通过釆用分时电价等的方式对用户的用电情况进行适当的调整，实现错峰用电、削峰填谷的方式保障安全、高效的用电。
实现电网与用户之间电力流、信息流、业务流的实时双向互动。
参数要求：
1）屏体规格：1800mm*600mm*1500mm（高X宽X长）。
2）环境条件：
环境温度：-20〜+50°C
相对湿度：月平均不大于90%。
最大相对湿度：95%,机壳表面无凝露。
平均相对湿度：55%
海拔高度：＜3000m
抗震烈变：V8级
无火灾、爆炸及化学等腐蚀性气体。
3）配备安装二次辅助设备（按钮、转换开关、指示灯）。面板区域划分明确、至少包括主结线图、操作控制、网络设备、釆集设备、集中设备等几个区域。
4）喷涂：所有的喷涂在机械振动以及热和油的作用下均不会出现划痕或变软，喷涂的颜色根据站内其它屏柜颜色情况再定。
5）铭牌：置于屏面和屏内明显位置；柜上所有插件、信号灯及其辅助元件都用中文标明其用途及名称。
6）柜内的布线及端子：布线整齐、清晰、美观，导线绝缘良好，无损伤，电流回路截面不小于2.5mm2和1000V耐压绝缘绞线，其它回路截面不小于1.5mm2和1000V耐压绝缘绞线。设备接线端部均标明其回路编号，编号正确，字迹清晰且不易褪色。接线端子每侧接线为一根。一般设备的接线端子牢固可靠，端子导电体由抗氧化的铜质材料制造。屏内设有专用接地铜排。接地考虑到设备间的压差和噪音，屏和设备配有接地端了。
7）操显、模拟智能电能表、模拟计量终端、集抄集中器、釆集器、感知互动终端等均安装于此屏上。
8）主结线图釆用丝印方式印刷于屏体上，主结线图至少包含10kV母线、专用变压器、终端用户，组成一个简单的低压配电用电模型。
9）主结线图上各显示单元均釆用双色指示灯，由操作机构控制。
10）操作控制开关独立布置于主结线图上方，方便操作。
11）集中器/釆集器：供电AV220V,上行GPRS或以太网或无线连接、下行RS485或LoRa或无线连接，上行376.1,下行DLT645-2007、DLT645-1997。
要求完成的实验功能：
智能电表、釆集器、集中器、通信及网络设备等设备的原理实验；
智能电表、釆集器、集中器、通信及网络设备等设备的配置实训；
智能电表、釆集器、集中器、通信及网络设备等设备的功能调试实训；
智能电表、釆集器、集中器、通信及网络设备等设备的接口、通信规约调试实训：通信及网络设备测试和研究分析；
用电在线检测与统计分析实验。
用电信息釆集系统数据传输协议
用电信息的分析与应用
单台配置要求：
要求单台包含4台智能电能表、4台釆集器、2台集中器、1台智能网关。
智能电能表功能要求：
釆用先进微电子技术及SMT生产工艺制造，用于额定频率50HZ的三相交流电能的计量。
计量功能：具有正反双向计量功能；
显不功能：宽屏液晶显小；
检测功能：可检测电流、电压、功率等用电参数；
数据保存功能：停电后，数据可保持20年，来电自动恢复；
通信协议：支持IEC61850通信协议。
釆集器功能要求：
抄读电能表的正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率,冻结电量等。
1路RS485接口，可接32块电能表。
上行接口：无线或以太网
可靠性：终端平均无故障工作时间不低于76000ho整机功耗小于5VAo
集中器功能要求：
抄读电能表的正反有功电量、四象限无功电量、电压、电流、有功功率及无功功率,冻结电量等。
对各种数据进行统计分析后，保存在存储芯片内等待主站召测，同时处理单元也执行主台下发的命令。
可以抄读和存储不同的数据。
与主站的通信支持GPRS/CDMA或支持光纤或支持以太网，并且有本地维护接口o
釆用国家密码管理局认可的硬件安全模块实现数据的加解密。
时钟误差￡0.1S/h，时钟保持大于10年。
环境条件：工作温度：-45~+70°C,相对湿度：10%〜100%。
智能网关功能要求：
站内通信支持DL/T860
数学运算和逻辑运算
信号合并计算
支持多种方式对时
远动功能
继电�；す收闲畔�
协议转换
在线监测
测量数据集中器
告警直传
远程浏览
源端维护
程序化控制。
