上海中人专业提供ZRPD-10K-A高低压供配电实训考核装置（双电源）,是专业的教学设备生产厂家，我们欢迎您来我们生产基地考察ZRPD-10K-A高低压供配电实训考核装置（双电源），并为您提供专业的解决方案。教学设备可以解决教师教学缺少平台，学生缺少实操经验的难题。ZRPD-10K-A高低压供配电实训考核装置（双电源），是中人公司的品质效益保障教学产品。 文章内容中的图片为参考图片,仅供参考,以实物为准.
本文关键词：ZRPD-10K-A高低压供配电实训考核装置（双电源）

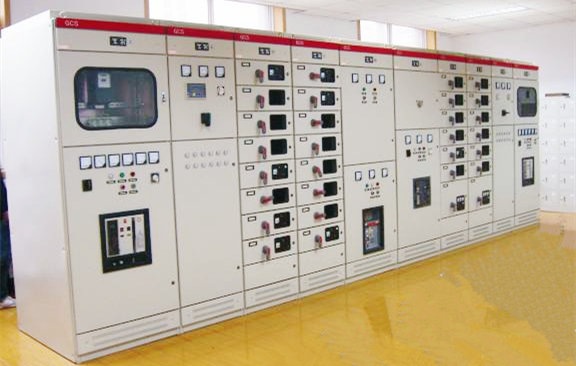

参考图片
一、工作条件
1．输入电源电压：三相五线制（380V±10%，50Hz）
2．外形尺寸:高压开关柜800×900×2200㎜
低压开关柜600x800x2200mm
3．工作环境:温度-10℃— +40℃，相对湿度<85%（250C），海拔<4000m
4．容量：<50KVA
5．占地面积：<12×7㎡
二、技术要求
（一）结构模式
该实验装置为柜体的结构模式，由室外部分、高压室部分、变压器室部分、低压室等几个部分构成的整个实习操作系统。
1．此装置可以模拟变、配电所的一次线路和二次设备及相关监视仪表等真实设备进行供、配现场的真实操作；
2．可进行高压器件检修、电气倒闸操作；
3．适用于变配电操作人员的上岗培训及电工操作证的考核作业。
（二）总体功能与组成
1．该设备主要包括：
（1）模拟高压进线柜2个；
（2）模拟高压计量柜2个；
（3）模拟高压出线柜2个；
（4）模拟高压母联柜1个；
（5）模拟电力变压器1个；
（6）模拟低压配电总柜1个；
（7）模拟低压侧电容补偿柜1个；
（8）模拟低压配电分柜2个；
（9）模拟低压侧联络柜1个
2．系统整体技术水平应贴近当前变电站综合自动化管理水平。供配电系统应配备微机综合�；ひ堑戎悄芗嗫刈爸�，并具备联网能力（现场总线或工业以太网）。
3．能够真实地再现实际操作过程与作业现场。要能够仿真和模拟真实的中、小型变配电站（所）的实际设备，使学生的操作十分贴近于实际情况，提高学生对真实设备、器材、元件的认知程度，能更好的为电工专业人员的上岗和在岗培训提供zui真实的训练平台和考核平台。
三、可靠性与安全性
1．高压室部分为上隔离、下隔离。中配真空断路器的方案。具有优良的五防机械闭锁，与现代变电室现场完全*；
2．高压母联柜及低压侧母联柜的隔离开关要装有刀闸机械闭锁装置，防止误操作；
3．模拟电力变压器要采用绝缘塑料外壳材质，高度仿真油浸式电力变压器外形，并且设有无载调压分接开关；要求有透明绝缘防护材料�；ぃ坏糜写缏懵恫糠�；
4．该装置采用AC380V供电，要设有断路器和电流型漏电�；ぷ爸茫鱿低衬诓坏糜谐鼳C380V的配电部份，绝缘等级及接地要求符合国家有关规范要求；有效地保证学生和教师在实验的操作过程中的人身安全和设备安全；
5．该装置所选用的器件、器材、辅料等必须选购通过ISO9000认证的产品，必须符合国家电工委员会制定的安全标准和质量标准。
6．实验装置的各部分均应采用整体结构，搬运和安装方便，组件在选型的过程中要都留有安全余量，防止产生系统故障。
四、实验项目
学生通过操作训练，可以理解和掌握供配电系统操作规程，理解供配电系统的组成、结构、基本工作原理。
（一）主要实验有
1．高压断路器、电流互感器、电压互感器等高压器件的认知实验；
2．高压断路器的退出运行检修实验；
3．全站送电倒闸操作实验；
4．全站停电倒闸操作实验；
5．全站由检修转为运行倒闸操作实验；
6．全站由运行转为检修倒闸操作实验；
7．电压表、电流表、电能表的识读操作；
8．2号电源由运行转为备用，1号电源由备用转为运行倒闸操作（停负荷）。
